使用ASRPRO开发板语音控制emo表情机器人

在 上张贴 由 声界发表回复
上一篇《自制ASRPRO开发板，玩转语音控制》介绍了自制的ASRPRO-CORE开发板。本篇笔记分享下使用ASRPRO开发板，语音控制emo表情机器人。

1、ASRPRO模块介绍

天问五幺ASRPRO-CORE模块是一款针对低成本离线语音应用方案开发的通用、便携、低功耗高性能语音识别模组。它采用最新的ASRPRO芯片，内置神经网络处理器，支持DNN、TDNN、RNN等神经网络及卷积运算，实现语音识别、声纹识别、语音增强、语音检测等功能，具备强劲的回声消除和环境噪声抑制能力。

2、emo表情机器人介绍

详见《ESP32C3手表变身桌面emo表情机器人》。这块手表的主控是ESP32C3，配备了一块1.69英寸的触摸屏，分辨率达到240x320，显示驱动采用的是ST7789，触摸驱动则是CST816T。

3、ASRPRO程序

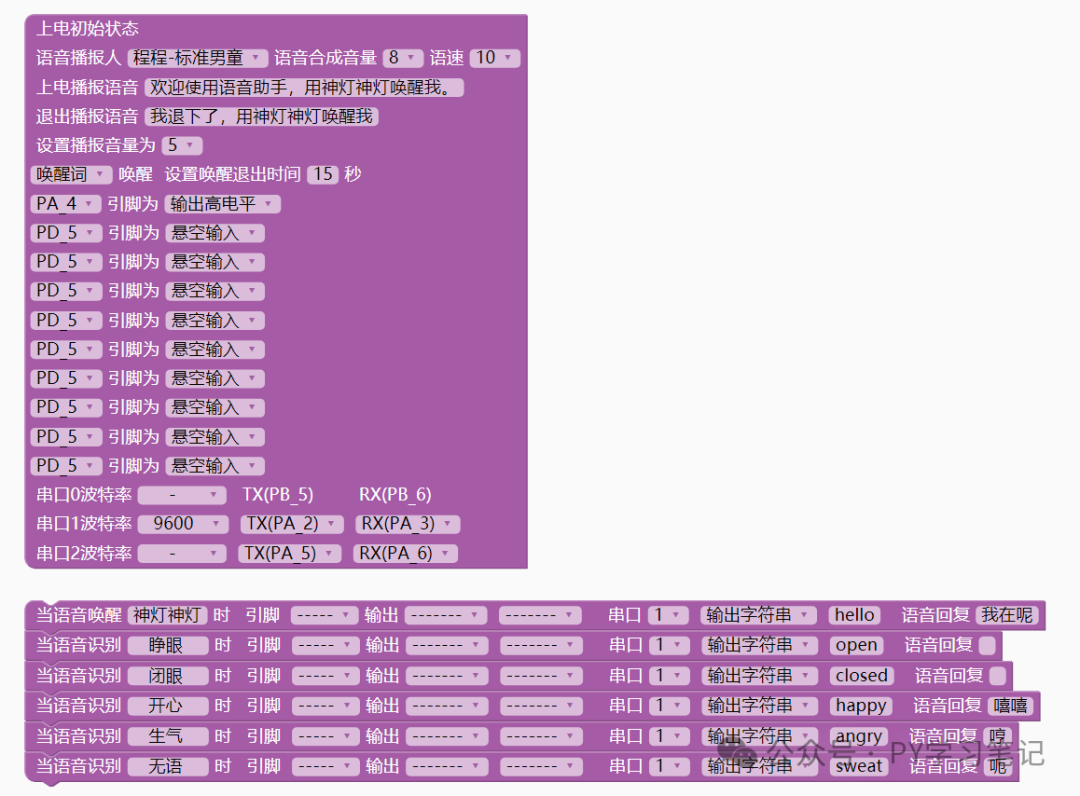

选择串口通信的示例，适当修改，增加语音控制命令：

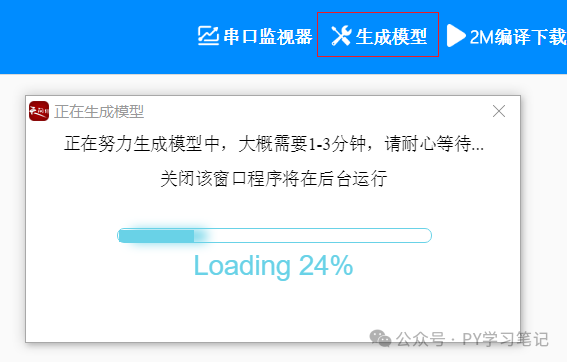

点击生成模型：

点击下载：

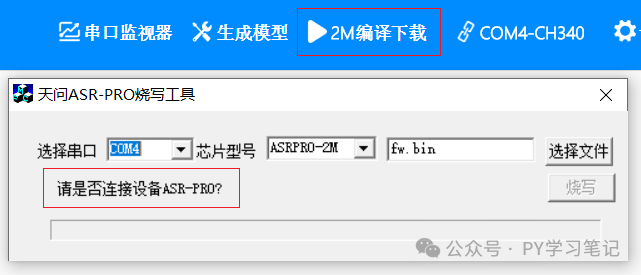

当提示“是否连接设备ASR-PRO？”时，关闭GND开关，再迅速打开，即可进行下载。如果没有进入下载模式，多重复关开GND开关试试。

4、语音控制

语音控制原理：ASRPRO接收语音，根据语音内容通过串口1输出字符串，ESP32C3通过串口接收字符串，并根据字符串内容显示出不同的表情。

测试代码如下：

from machineimportUART, Pin, SPIimportst7789importtime# 初始化串口uart = UART(1, baudrate=9600, bits=8, parity=None, stop=1, tx=Pin(21), rx=Pin(20))# 初始化屏幕def config():  spi = SPI(1, baudrate=26666666, polarity=0, sck=Pin(5), mosi=Pin(6), miso=Pin(8)) returnst7789.ST7789(spi,240,320, dc=Pin(2, Pin.OUT), cs=Pin(3, Pin.OUT),         inversion=False, rotation=3, options=0)tft = config()tft.init()# 定义眼睛的位置和大小eye_radius =40 # 圆的半径eye_distance =120 # 两个圆心之间的距离left_eye_x =100right_eye_x = left_eye_x + eye_distanceeye_y =100# 定义眼珠的位置和大小eyeball_radius =25 # 圆的半径eyeball_width =50 # 眯眼矩形的宽度eyeball_height =10 # 眯眼矩形的高度move_dis = eye_radius - eyeball_radius -2def draw_open_eyes():  # 绘制睁开的眼睛  tft.fill_circle(left_eye_x, eye_y, eye_radius, st7789.WHITE) # 左眼  tft.fill_circle(right_eye_x, eye_y, eye_radius, st7789.WHITE) # 右眼  tft.fill_circle(left_eye_x, eye_y, eyeball_radius, st7789.BLACK) # 左眼球  tft.fill_circle(right_eye_x, eye_y, eyeball_radius, st7789.BLACK) # 右眼球def draw_closed_eyes():  # 绘制闭上的眼睛  tft.fill_circle(left_eye_x, eye_y, eye_radius, st7789.WHITE) # 左眼  tft.fill_circle(right_eye_x, eye_y, eye_radius, st7789.WHITE) # 右眼  tft.fill_rect(left_eye_x - eye_radius, eye_y - eye_radius, eye_radius *2+ eye_distance +2, eye_radius -5, st7789.BLACK)# 上眼皮  tft.fill_rect(left_eye_x - eye_radius, eye_y +5, eye_radius *2+ eye_distance +2, eye_radius, st7789.BLACK)# 下眼皮 def draw_ji_eyes():  # 绘制斗鸡眼  tft.fill_circle(left_eye_x, eye_y, eye_radius, st7789.WHITE) # 左眼  tft.fill_circle(right_eye_x, eye_y, eye_radius, st7789.WHITE) # 右眼  triangle_eye = [(100,80), (80,115), (88,120), (100,95), (112,120), (120,115)]  cen_x, cen_y = tft.polygon_center(triangle_eye)  tft.fill_polygon(triangle_eye,0,0, st7789.BLACK,1.57, cen_x, cen_y)  tft.fill_circle(left_eye_x, eye_y,5, st7789.BLACK) # 左眼球  tft.fill_polygon(triangle_eye, eye_distance,0, st7789.BLACK,4.71, cen_x, cen_y)  tft.fill_circle(right_eye_x, eye_y,5, st7789.BLACK) # 右眼球def draw_happy_eyes():  # 绘制快乐的眼睛  tft.fill_circle(left_eye_x, eye_y, eye_radius, st7789.WHITE) # 左眼  tft.fill_circle(right_eye_x, eye_y, eye_radius, st7789.WHITE) # 右眼  tft.fill_circle(left_eye_x, eye_y, eyeball_radius, st7789.BLACK) # 左眼球  tft.fill_circle(right_eye_x, eye_y, eyeball_radius, st7789.BLACK) # 右眼球  tft.fill_circle(left_eye_x, eye_y + move_dis, eyeball_radius, st7789.WHITE) # 左眼球  tft.fill_circle(right_eye_x, eye_y + move_dis, eyeball_radius, st7789.WHITE) # 右眼球def draw_angry_eyes():  # 绘制愤怒的眼睛  draw_ji_eyes()  tft.fill_circle(40,35,10, st7789.WHITE) # 生气标志  tft.fill_circle(38,33,10, st7789.BLACK)  tft.fill_circle(65,35,10, st7789.WHITE)  tft.fill_circle(67,33,10, st7789.BLACK)  tft.fill_circle(40,60,10, st7789.WHITE)  tft.fill_circle(38,62,10, st7789.BLACK)  tft.fill_circle(65,60,10, st7789.WHITE)  tft.fill_circle(67,62,10, st7789.BLACK)def draw_sweat_eyes():  # 绘制流汗的表情  tft.fill_circle(left_eye_x, eye_y, eye_radius, st7789.WHITE) # 左眼  tft.fill_circle(right_eye_x, eye_y, eye_radius, st7789.WHITE) # 右眼  tft.fill_circle(left_eye_x, eye_y + move_dis, eyeball_radius, st7789.BLACK) # 左眼球  tft.fill_circle(right_eye_x, eye_y + move_dis, eyeball_radius, st7789.BLACK) # 右眼球  tft.vline(right_eye_x + eye_radius, eye_y - eye_radius,10, st7789.WHITE)  tft.vline(right_eye_x + eye_radius +5, eye_y - eye_radius,15, st7789.WHITE)  tft.vline(right_eye_x + eye_radius +10, eye_y - eye_radius,20, st7789.WHITE)def main():  # 初始状态为黑屏  tft.fill(st7789.BLACK)  draw_open_eyes() whileTrue:    # 读取从串口接收的数据   ifuart.any():      uart_MSG = uart.read()      print("Received:", uart_MSG)     ifuart_MSG == b'happyrn':        tft.fill(st7789.BLACK)        draw_happy_eyes()      elif uart_MSG == b'angryrn':        tft.fill(st7789.BLACK)        draw_angry_eyes()      elif uart_MSG == b'sweatrn':        tft.fill(st7789.BLACK)        draw_sweat_eyes()      elif uart_MSG == b'closedrn':        tft.fill(st7789.BLACK)        draw_closed_eyes()      elif uart_MSG == b'openrn':        tft.fill(st7789.BLACK)        draw_open_eyes()    time.sleep_ms(100)if__name__ =="__main__":  main()

① 注意，ASRPRO输出的字符串带有'rn'。

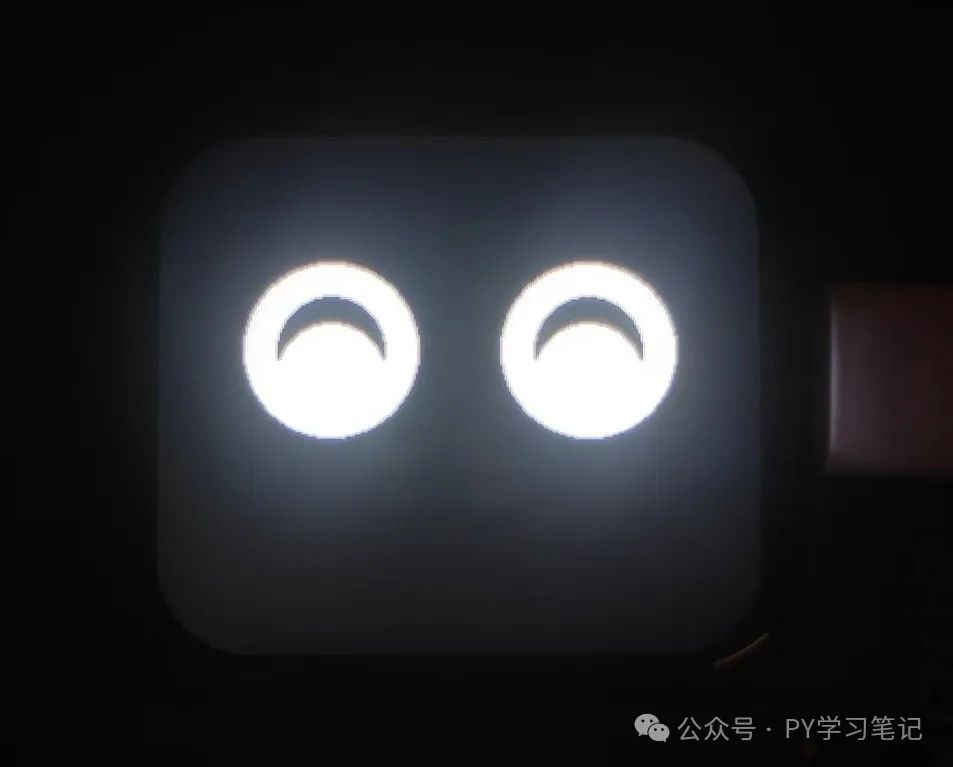

② 我只列了5种表情，可自行增加，也可以显示文字、图片。
