-----我爱音频网拆解报告第1358篇-----

随着ChatGPT的发布与迅速火爆，AI技术的发展开启了全新阶段。此后，文本、图像、视频、音频等领域的生成式AI模型如雨后春笋般涌现，例如Deepseek、Kimi、豆包、文心一言、通义千问、腾讯元宝等。这些模型的出现极大地提升了人们的生活品质、学习效率和工作效率。

在硬件领域，众多品牌开始探索AI应用的最佳载体，例如AI PC、AI智能手机、AI智能耳机、AI智能眼镜和AI语音玩具等等。通过搭载生成式AI大模型，这些设备更加智能化、人性化，极大地提升了用户体验。近期，我爱音频网收到了一款DIY的智能语音盒子——XiaoZhi AI，其支持多种语音模型，实现知识问答、娱乐陪伴、学科解答等功能。下面来看看这款产品的详细拆解报告吧~

一、XiaoZhi小智AI语音对话盒子外观设计

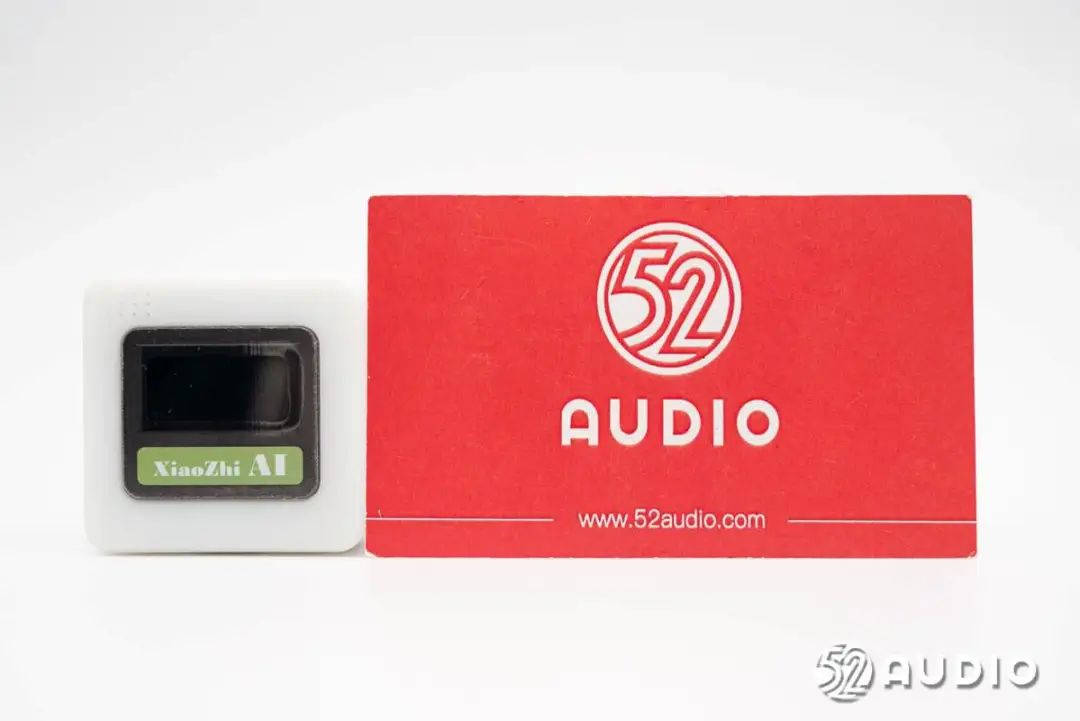

XiaoZhi小智AI语音对话盒子采用了方形设计，体积非常的小巧，能够随身携带。

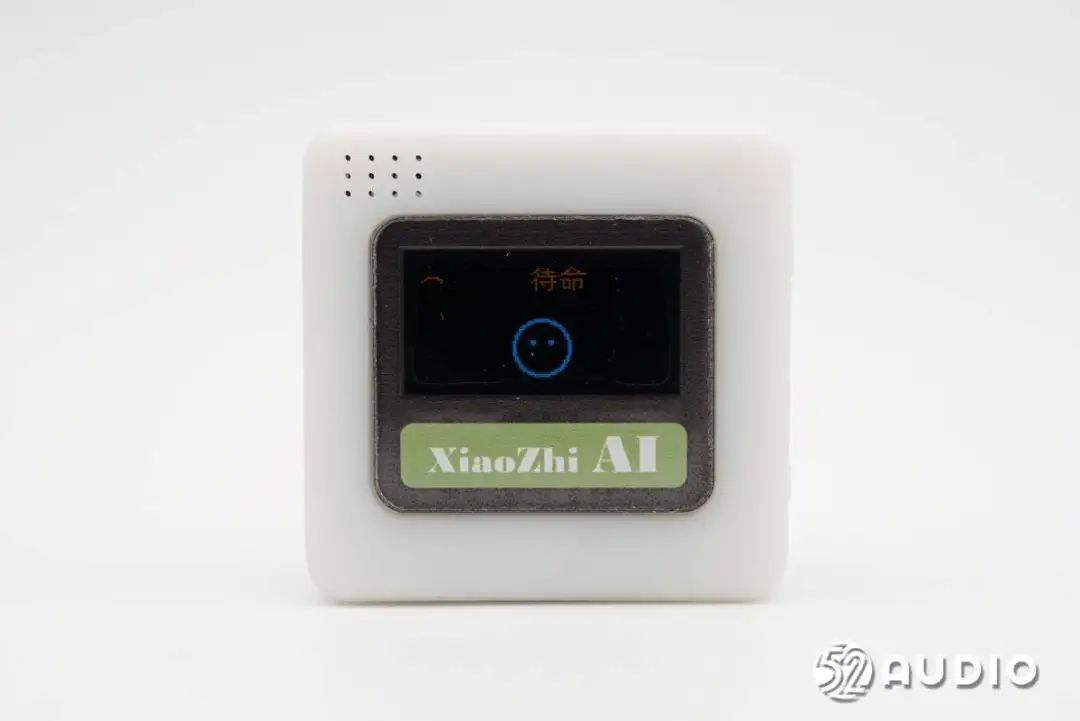

机身正面搭载了显示屏，能够通过表情图案反馈工作状态。左上角设置有麦克风拾音孔。

机身背部设置有扬声器出音孔。

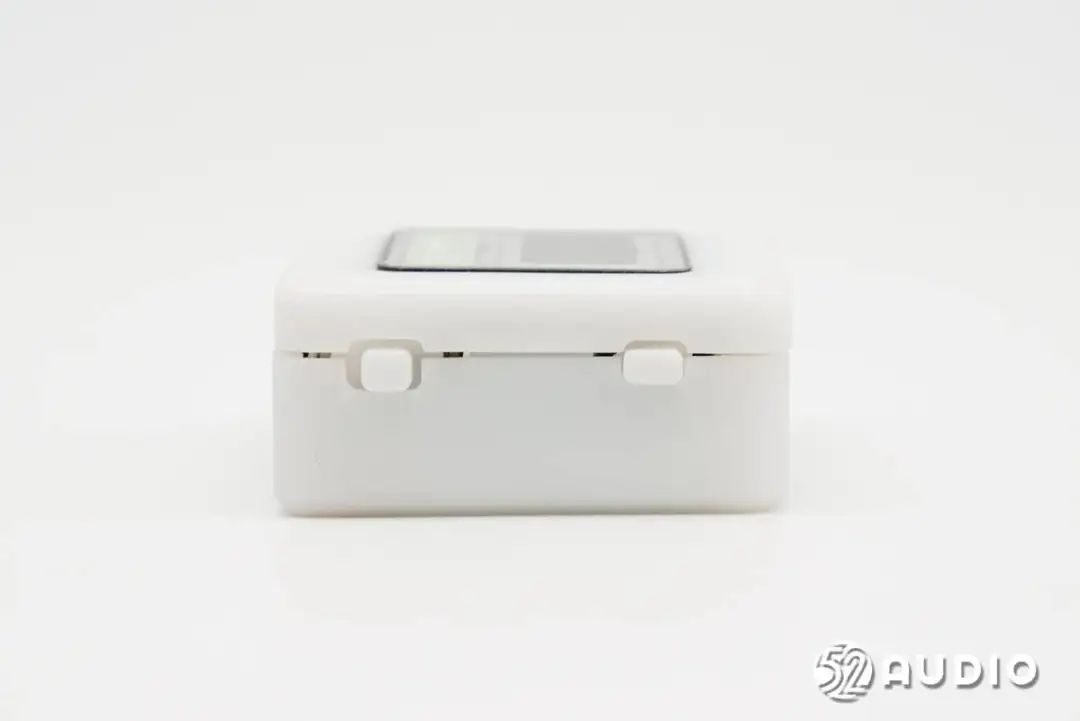

机身侧边设置电源开关和语音按键。

另外一侧设置有Type-C充电接口。

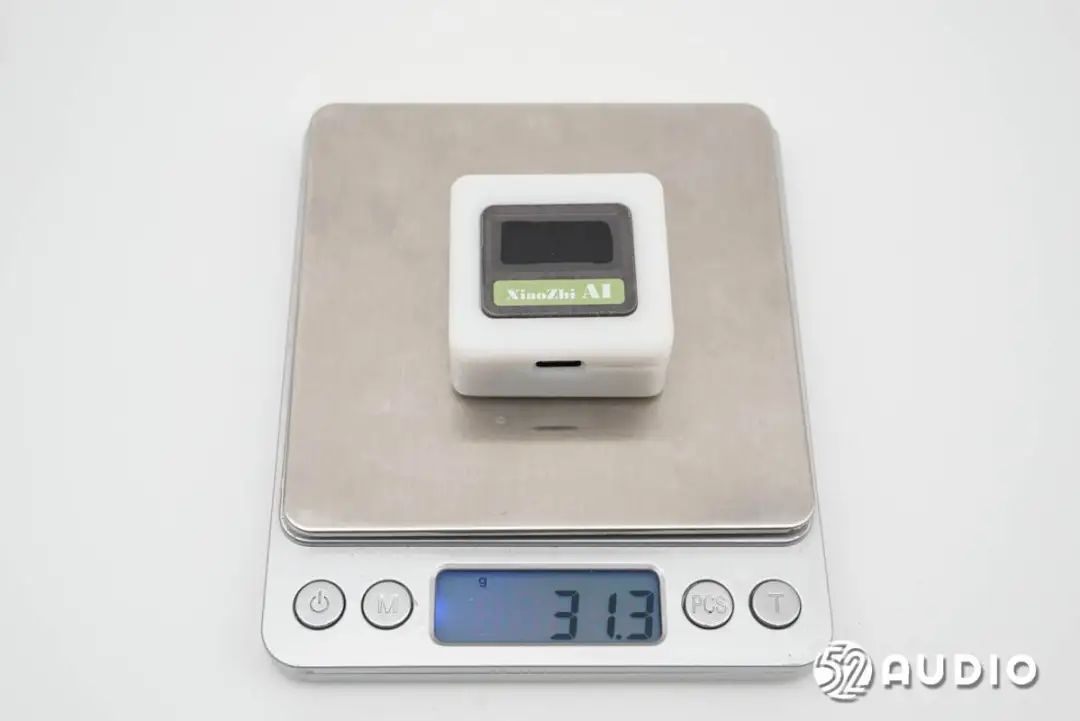

经我爱音频网实测，XiaoZhi小智AI语音对话盒子重量约为31.3g，非常轻巧。

我爱音频网采用CHARGERLAB POWER-Z KM003C对XiaoZhi小智AI语音对话盒子进行充电测试，输入功率约为2.76W。

二、XiaoZhi小智AI语音对话盒子拆解

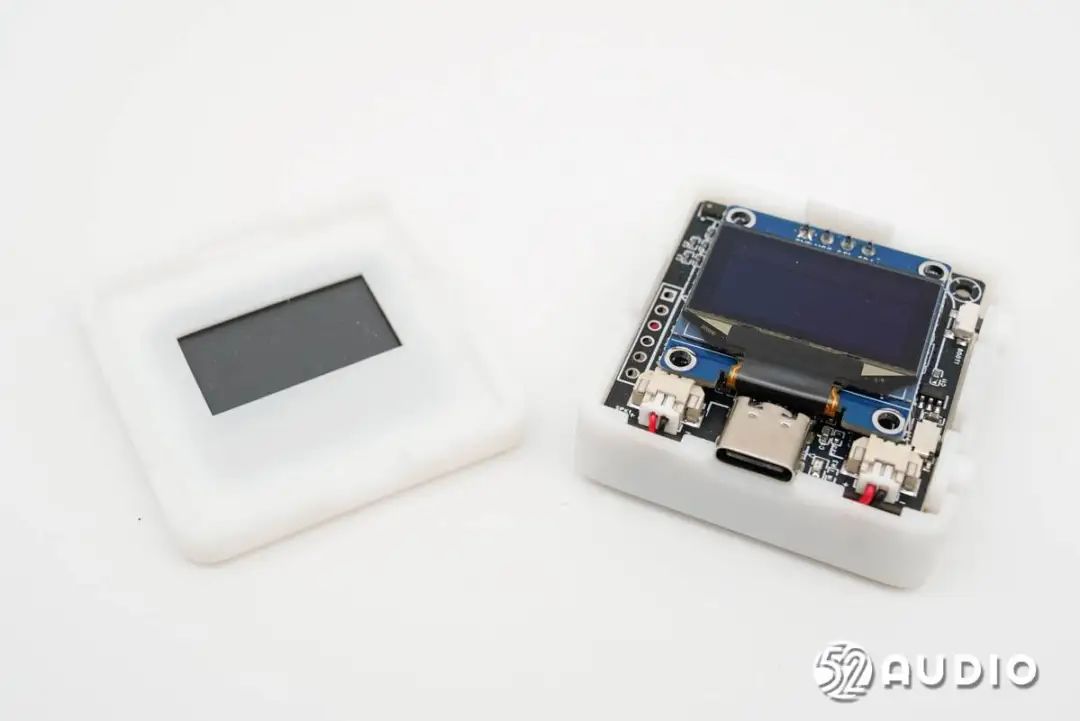

进入拆解，取掉卡扣式固定的屏幕面板。

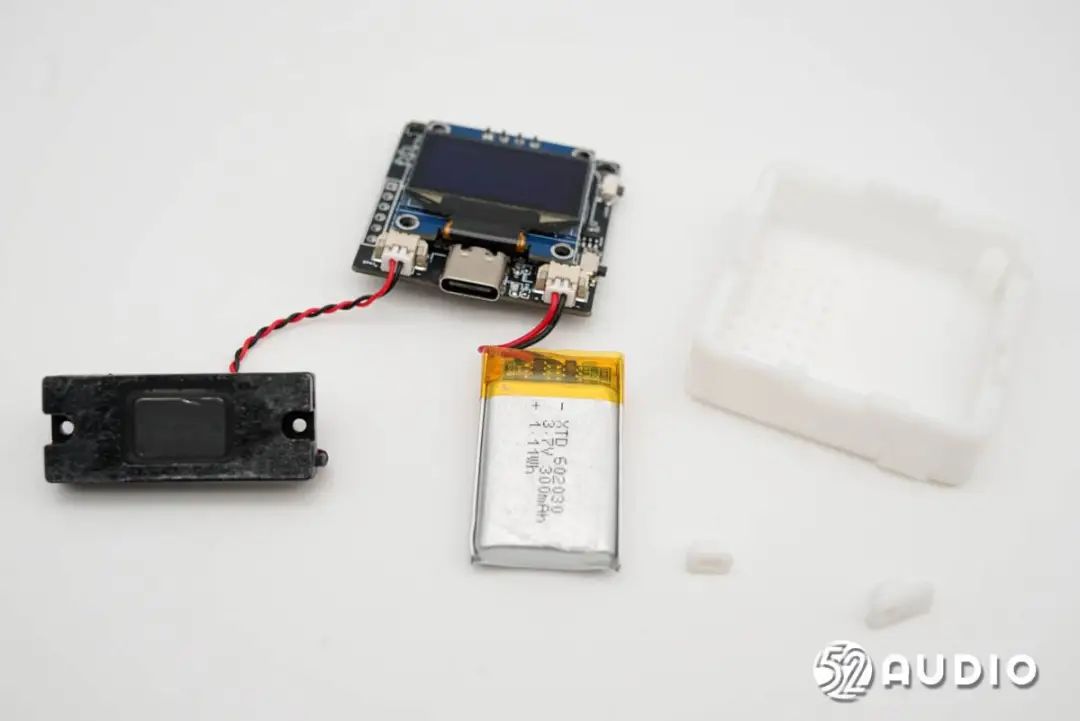

取出腔体内部的所有组件，包括了主板、扬声器和电池单元，导线通过插座连接。

拔掉插座，分离所有组件。

内置扬声器模组结构一览，用于语音交互和音乐播放。

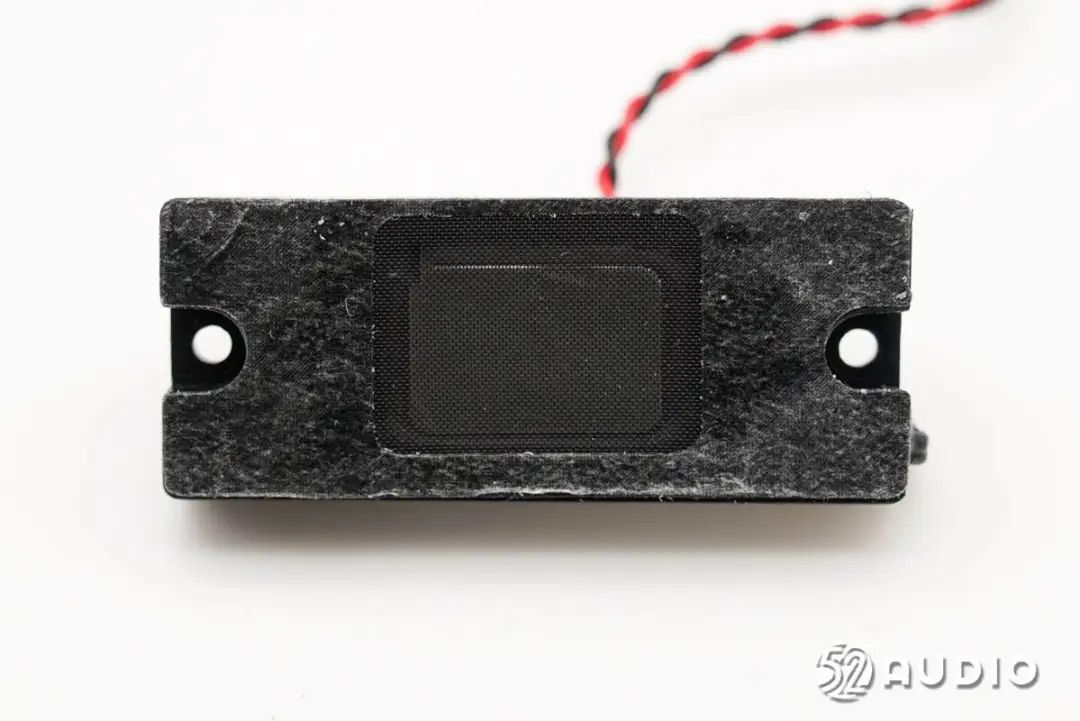

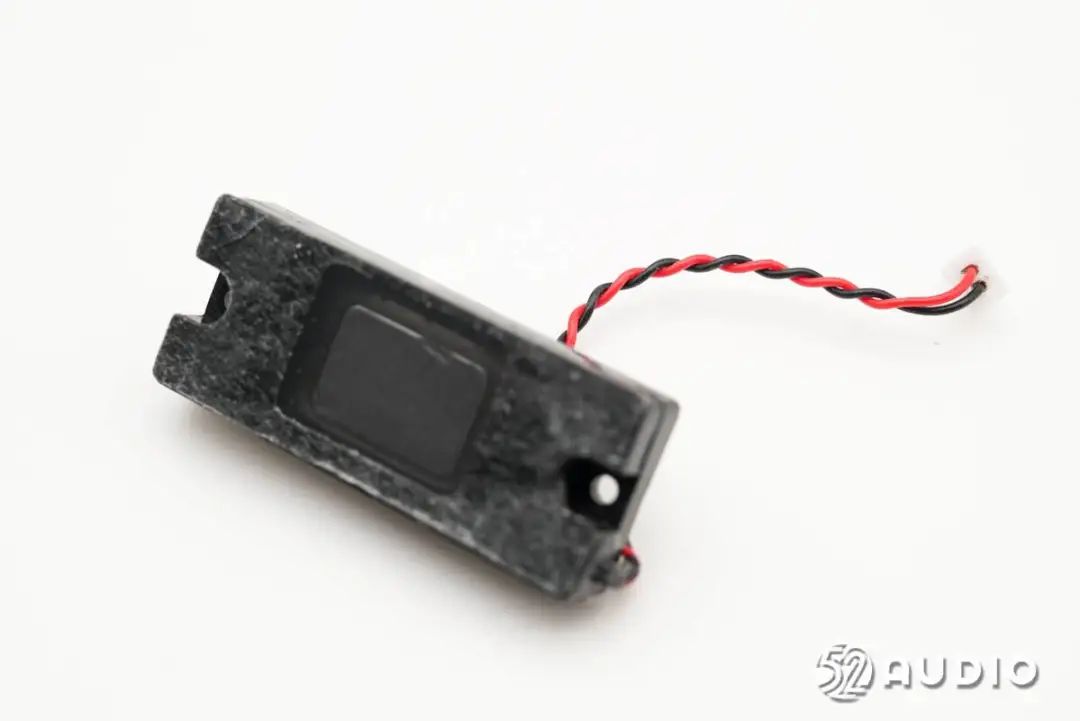

扬声器正面特写，振膜通过丝网防护。

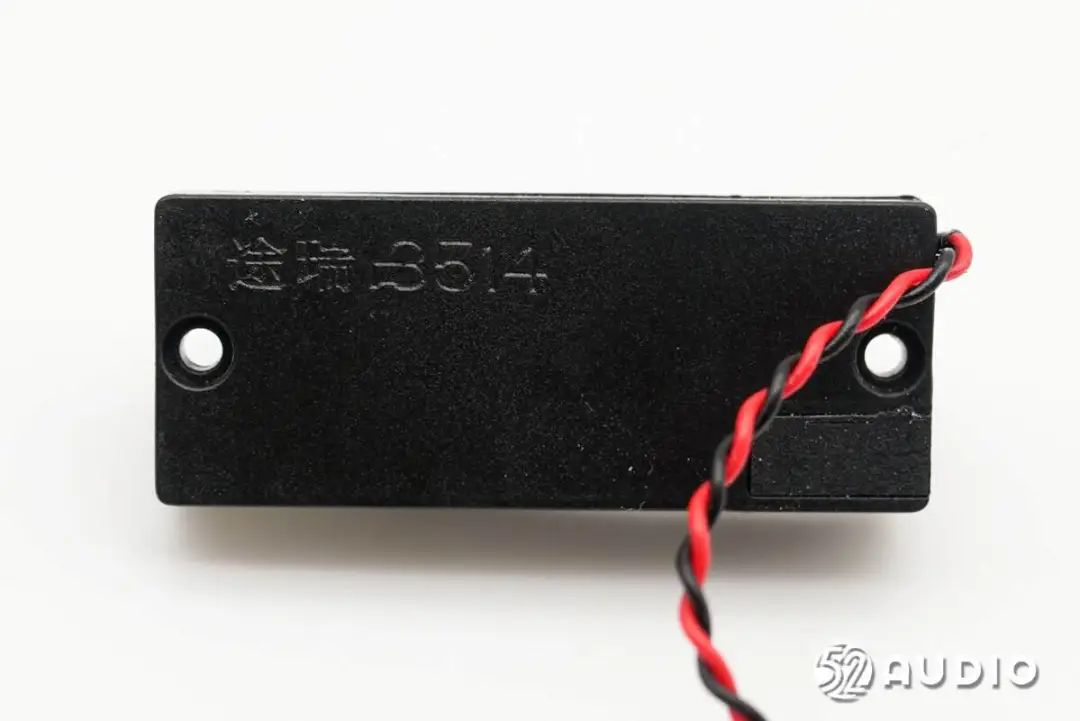

扬声器背面雕刻信息“途锐-3514”。

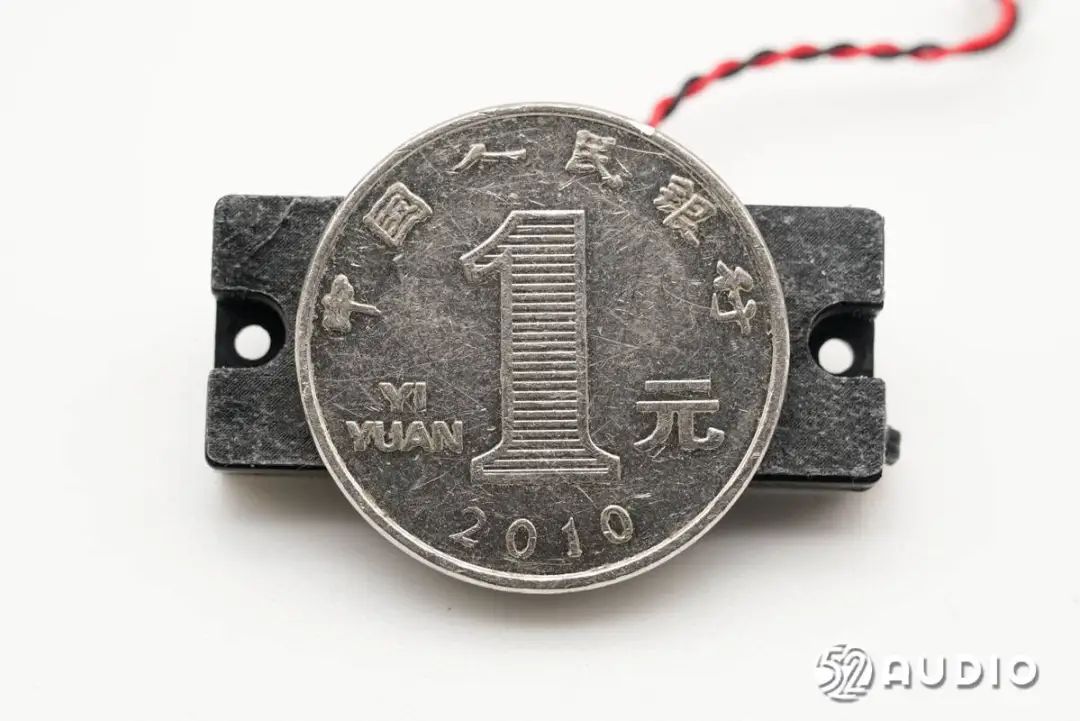

扬声器与一元硬币大小对比。

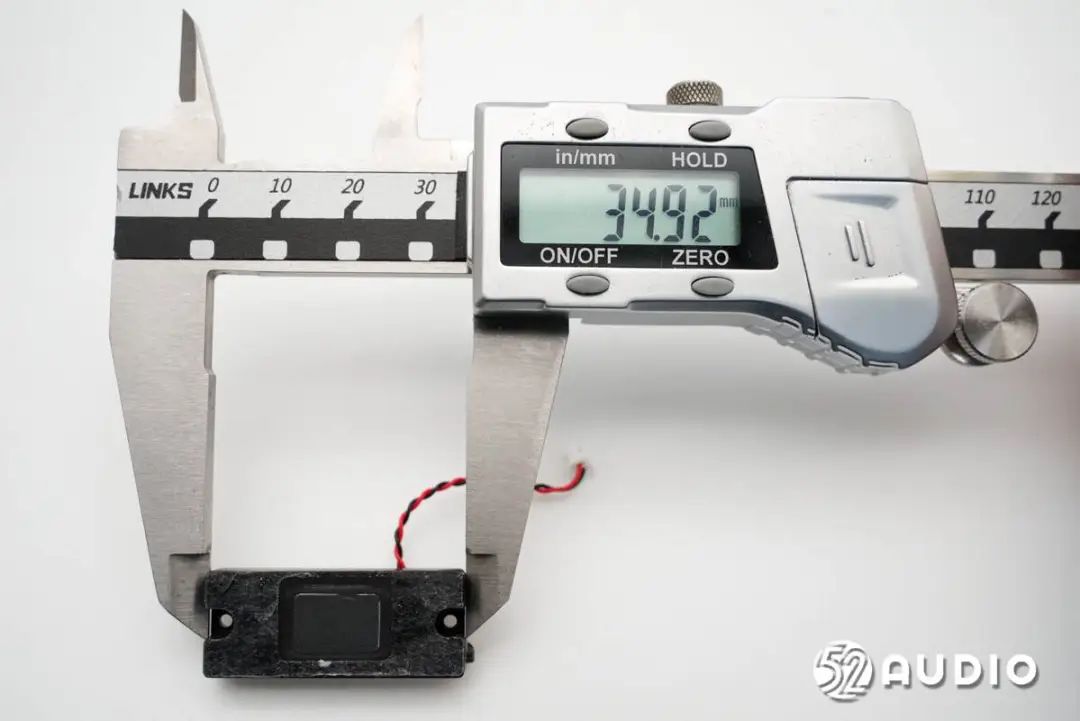

经我爱音频网实测，扬声器模组长度约为35mm。

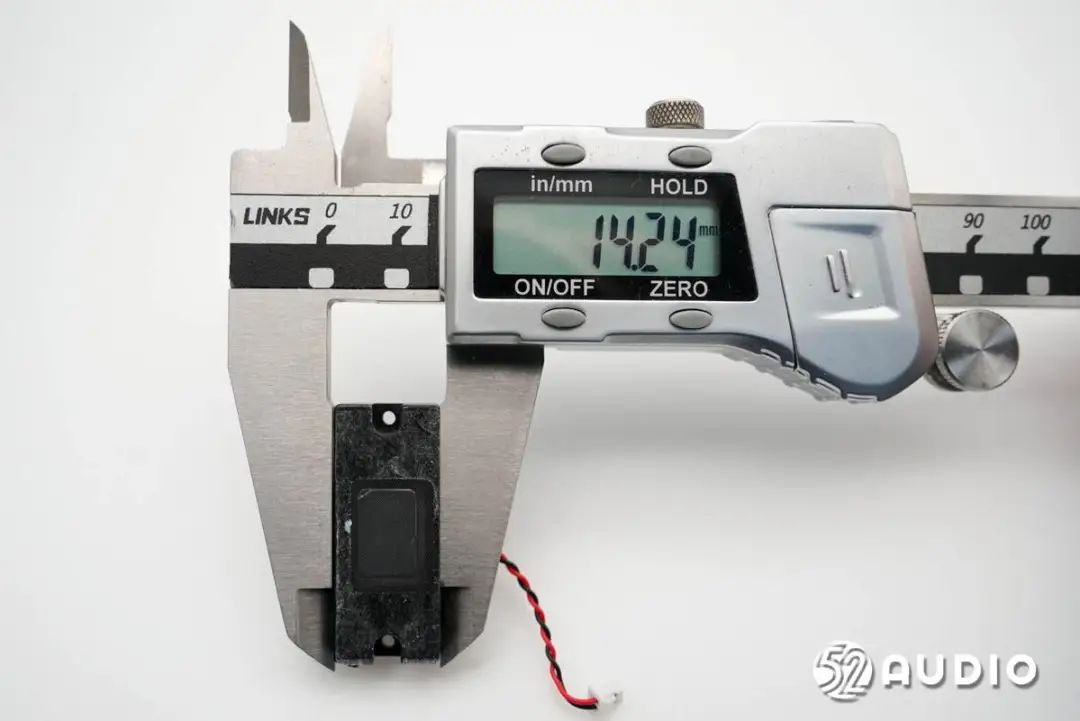

宽度约为14.24mm。

语音盒子内置锂电池型号：XTD 602030，标称电压：3.7V，额定容量：300mAh 1.11Wh。

撕开外部绝缘保护，电池保护板电路一览。

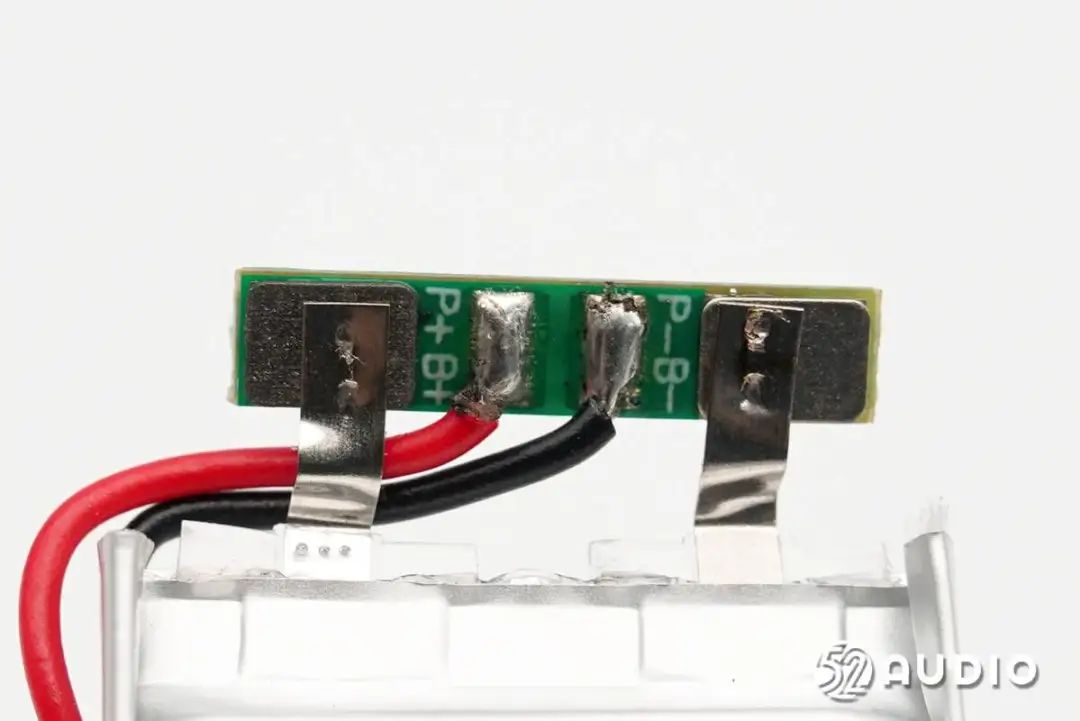

电池保护板背面与导线焊接。

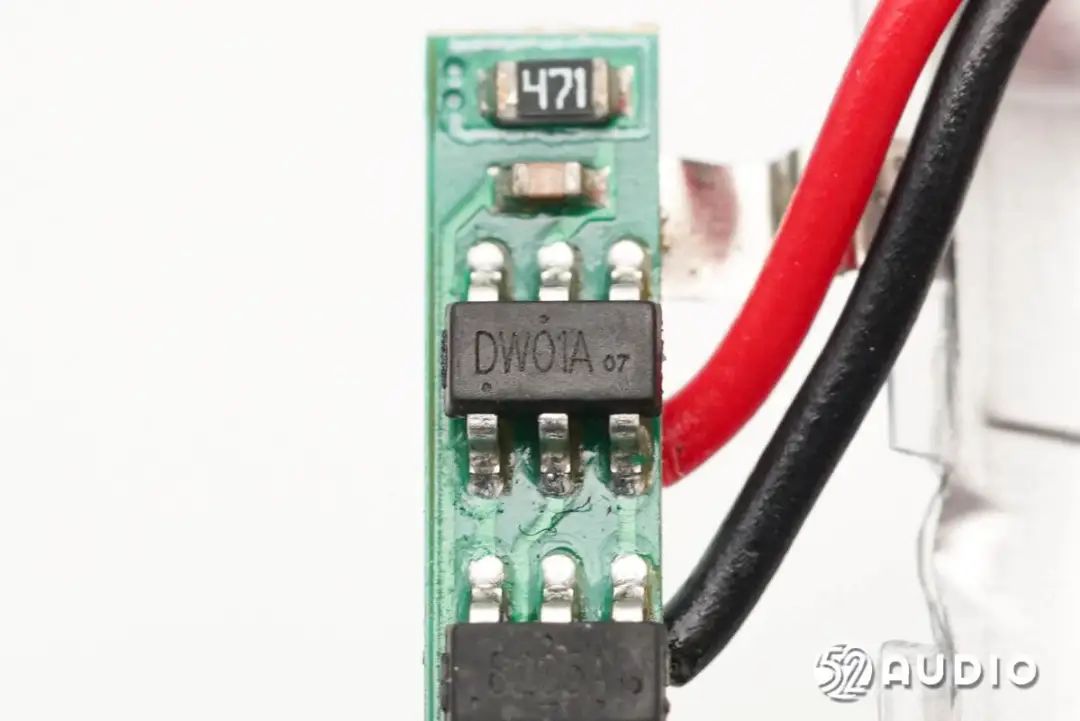

丝印DW01A的锂电保护IC，负责电池的过充电、过放电、过电流等保护。

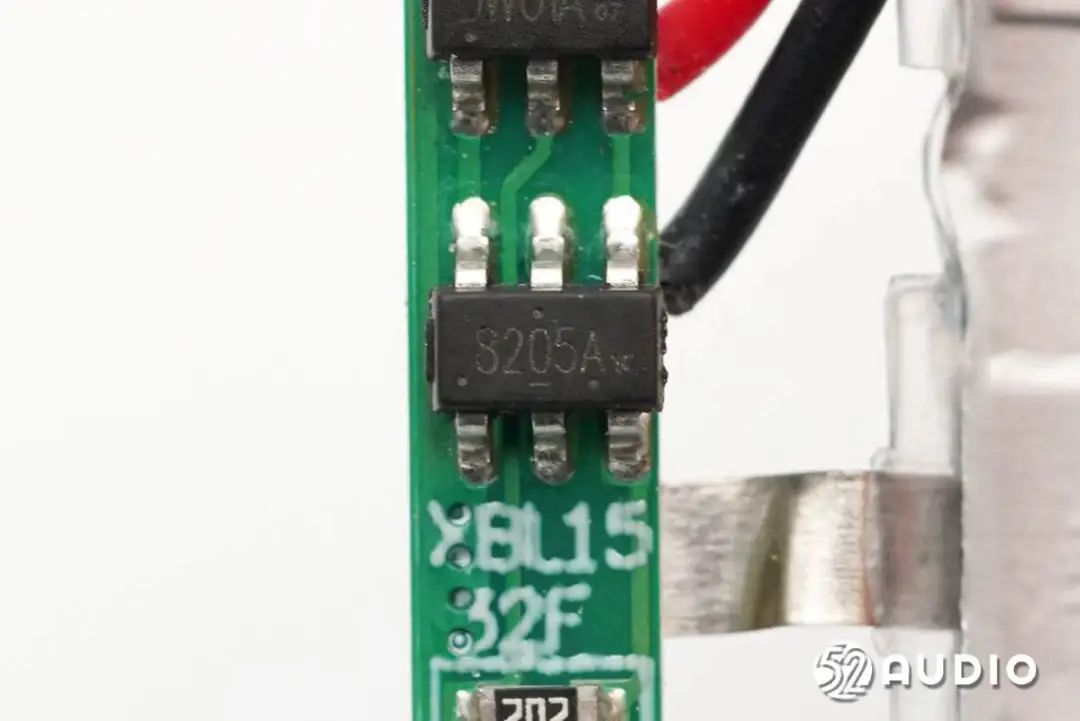

丝印8205A的MOS管，配合锂电保护IC工作。

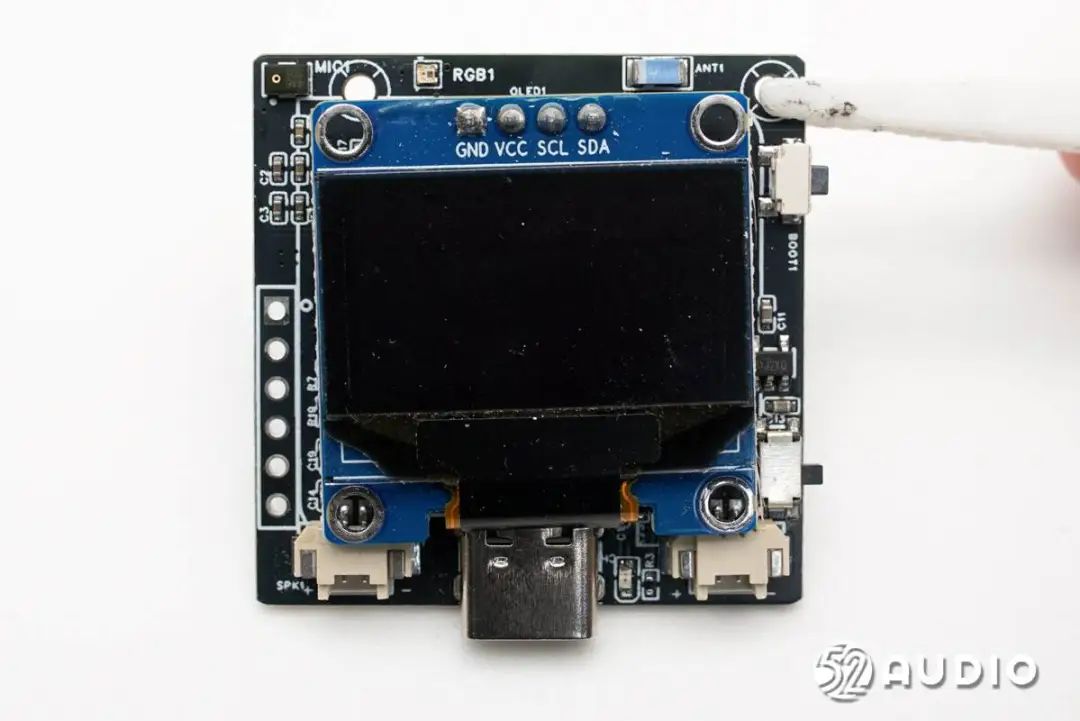

主板上通过插座连接屏幕小板。

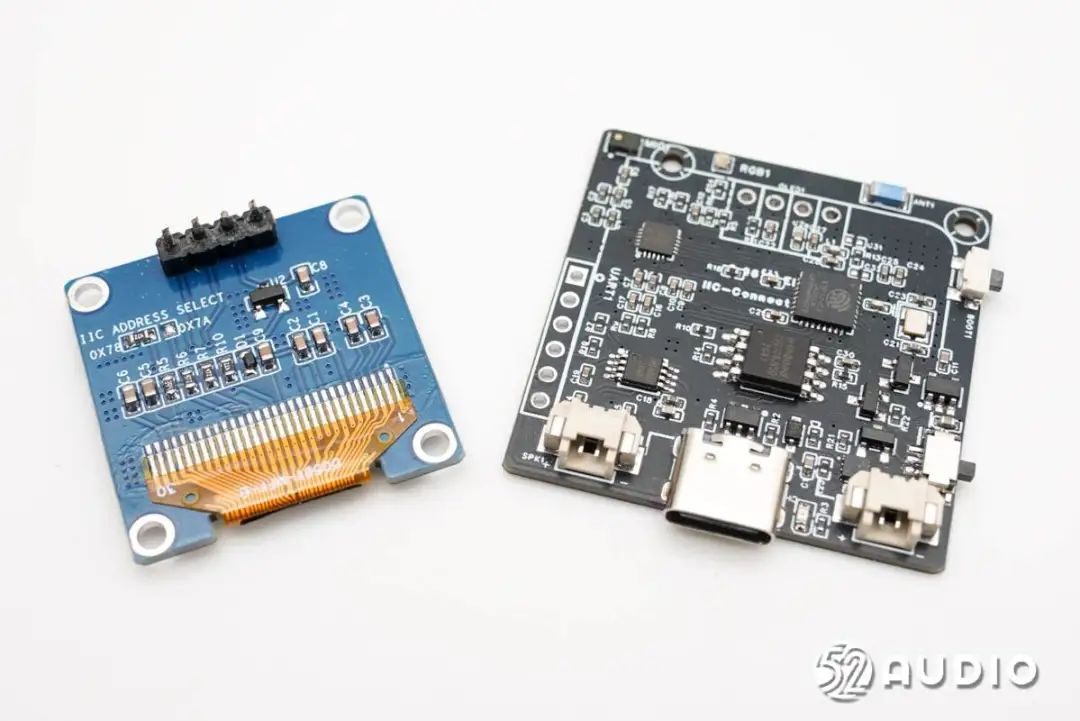

分离主板和屏幕小板。

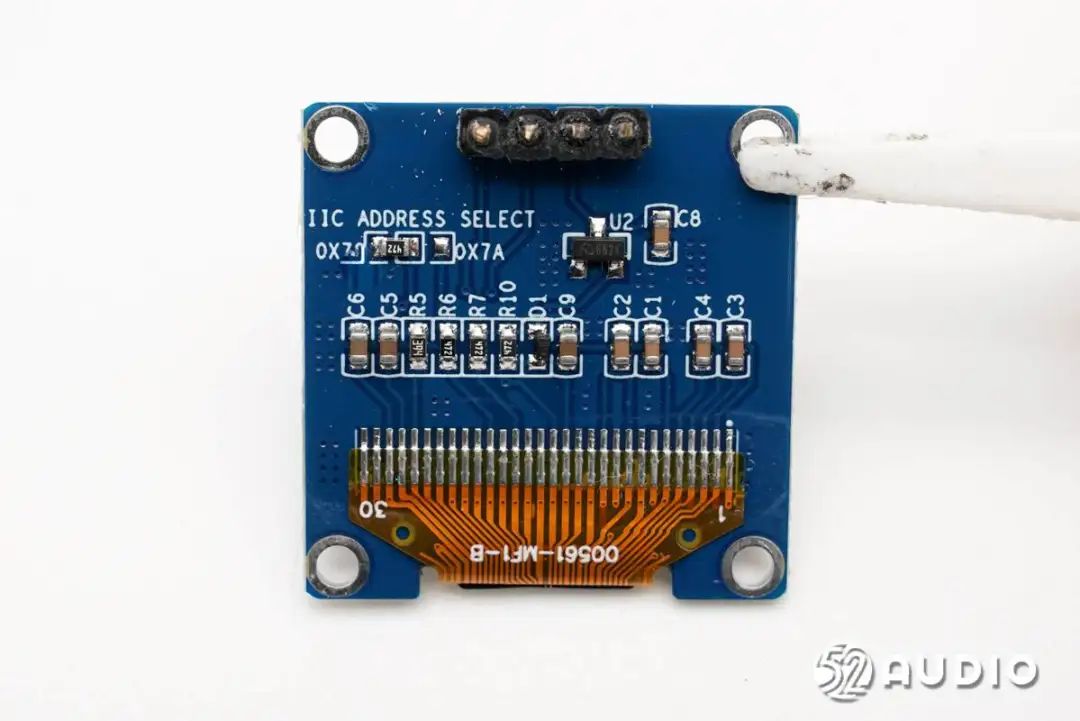

屏幕小板背面电路一览，与屏幕排线焊接，设置插座连接主板。

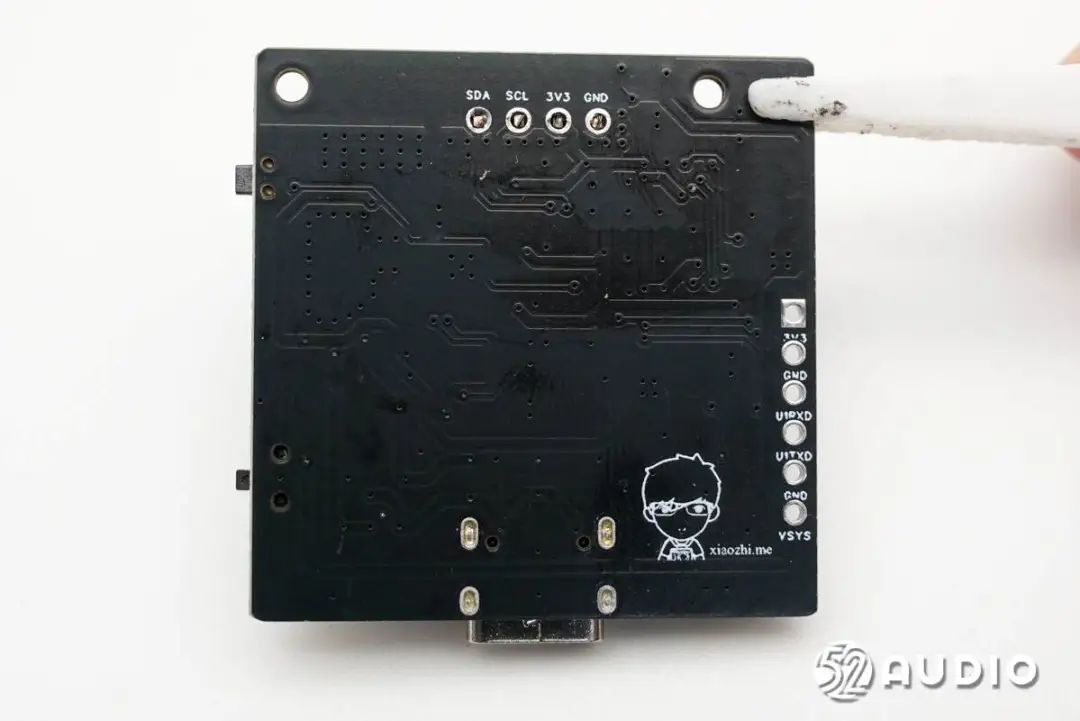

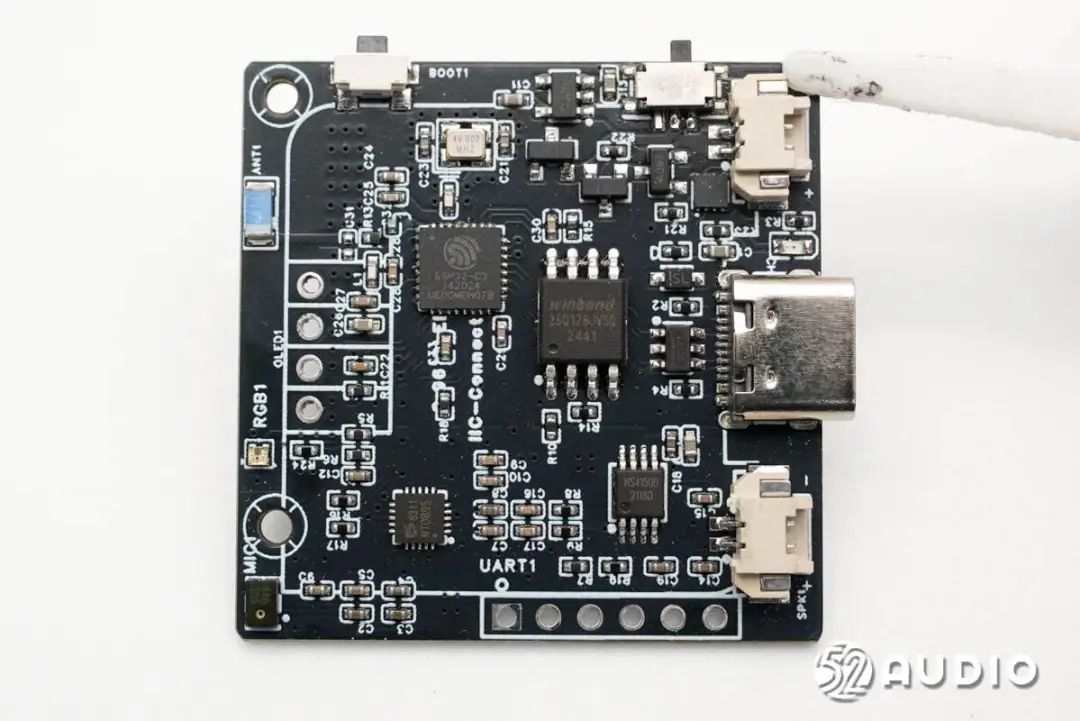

主板一侧电路一览。

主板另外一侧电路一览。

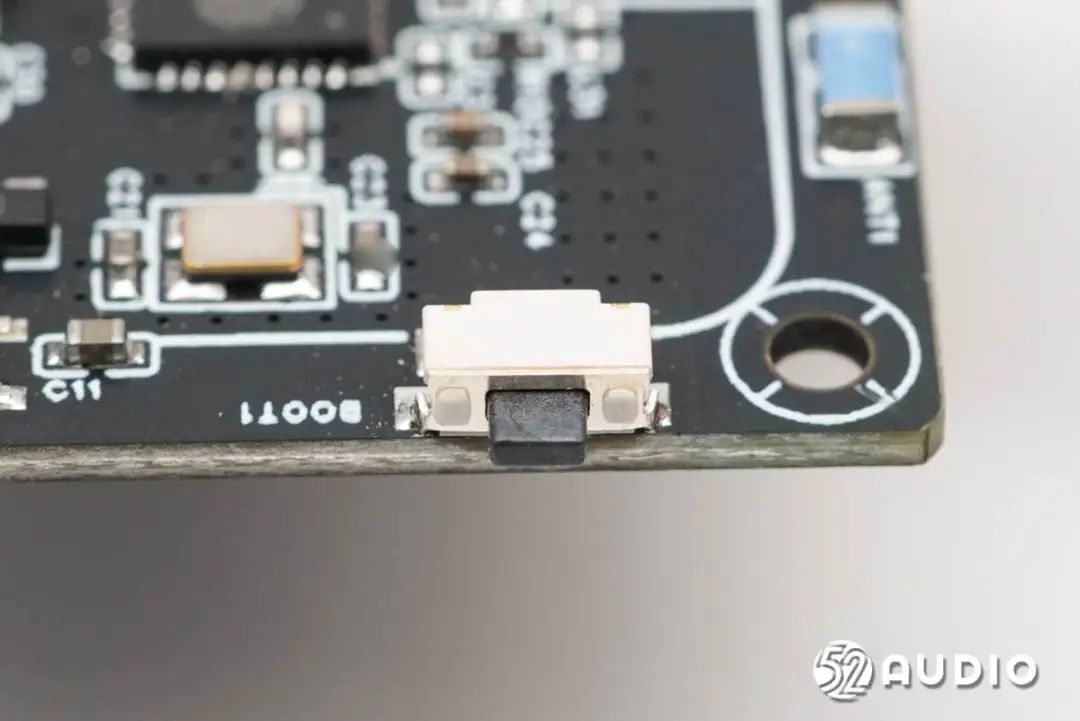

语音交互按键特写，按住输入指令。

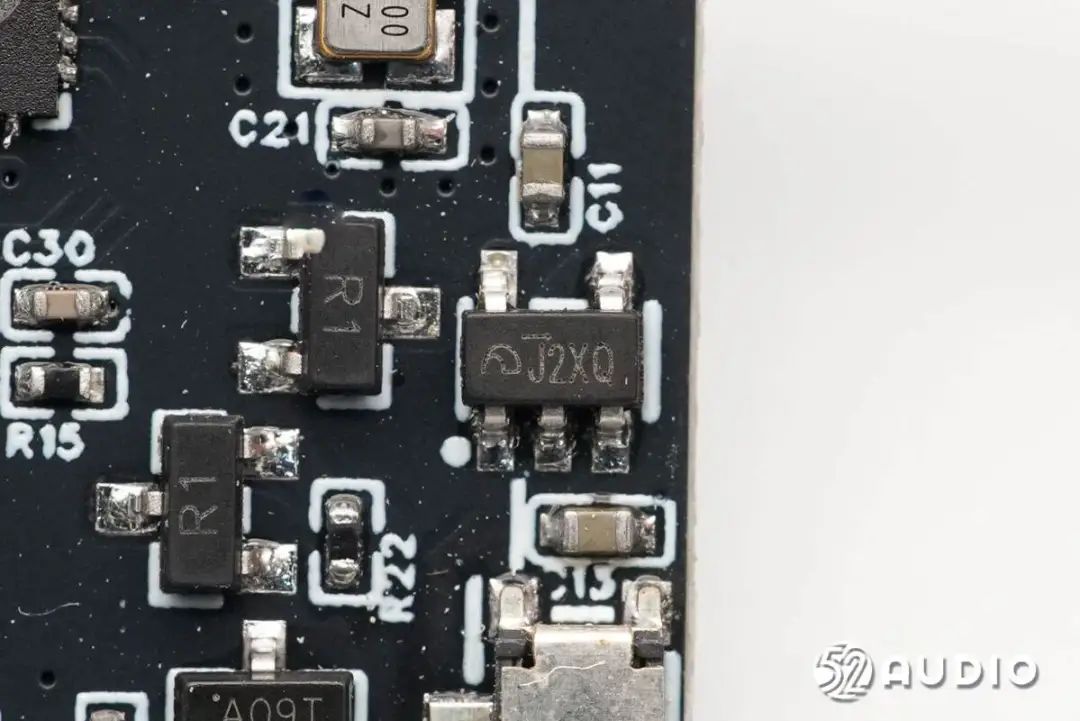

丝印J2XQ的IC。

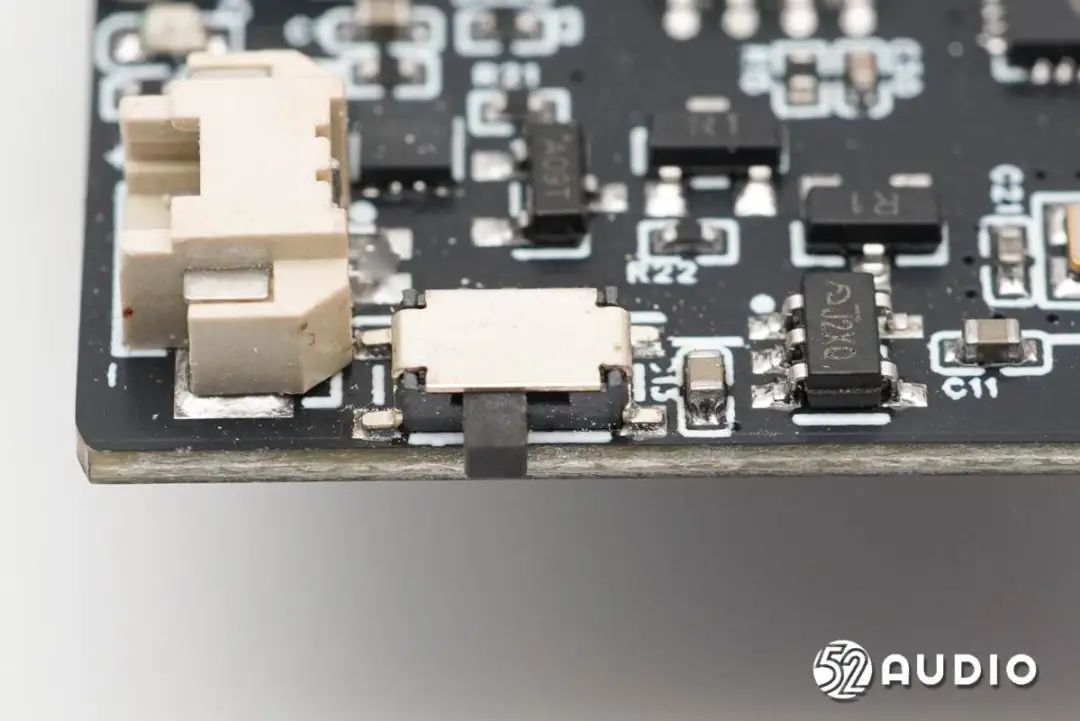

电源滑动开关特写。

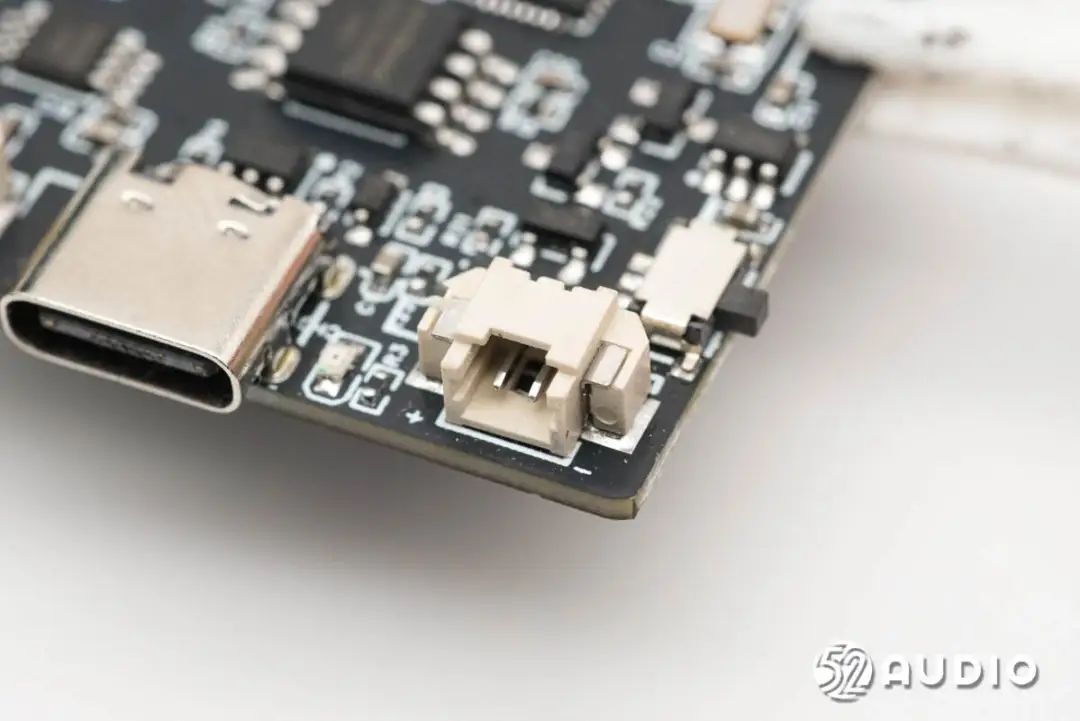

连接电池的导线插座。

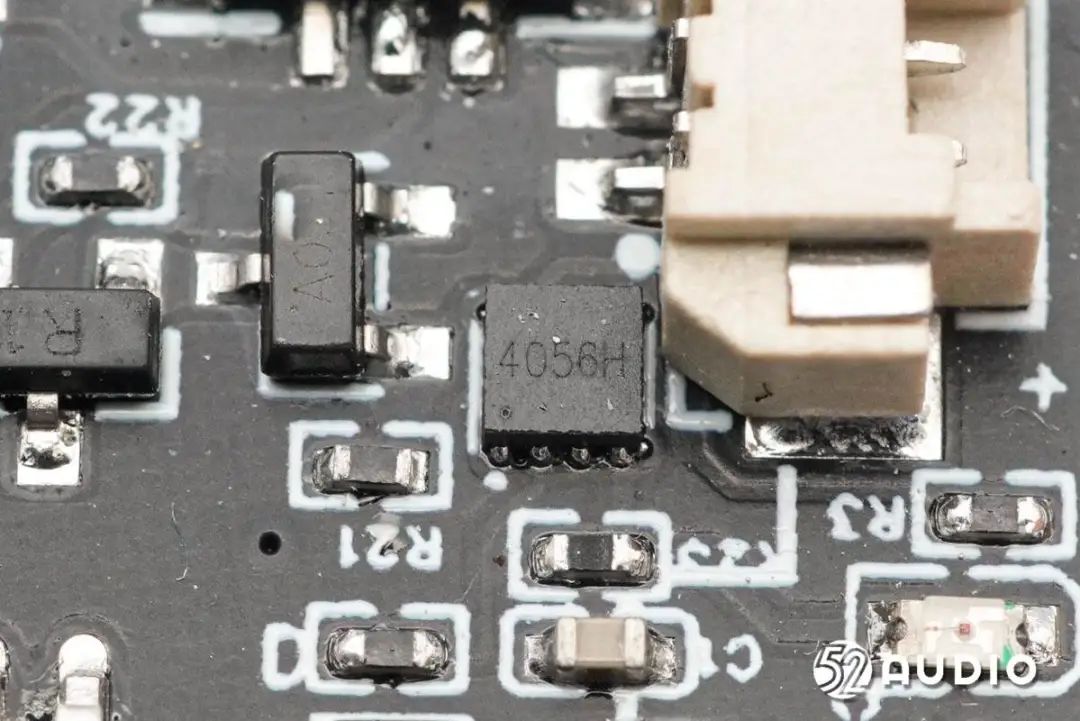

丝印4056H的锂电池充电IC。

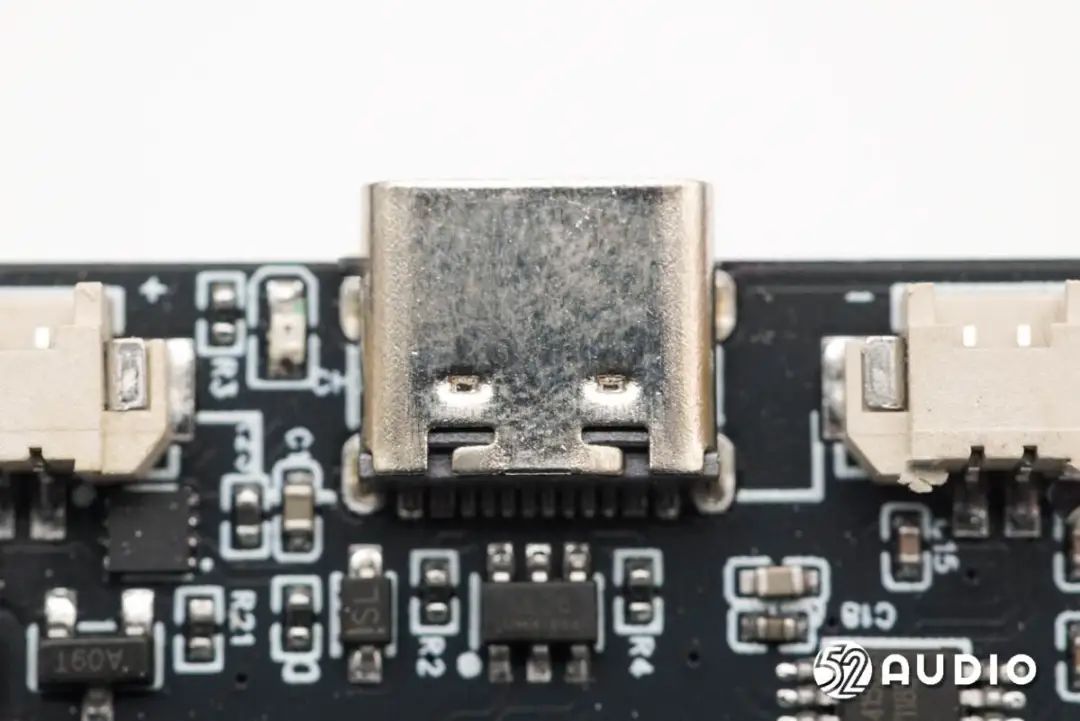

Type-C充电母座特写。

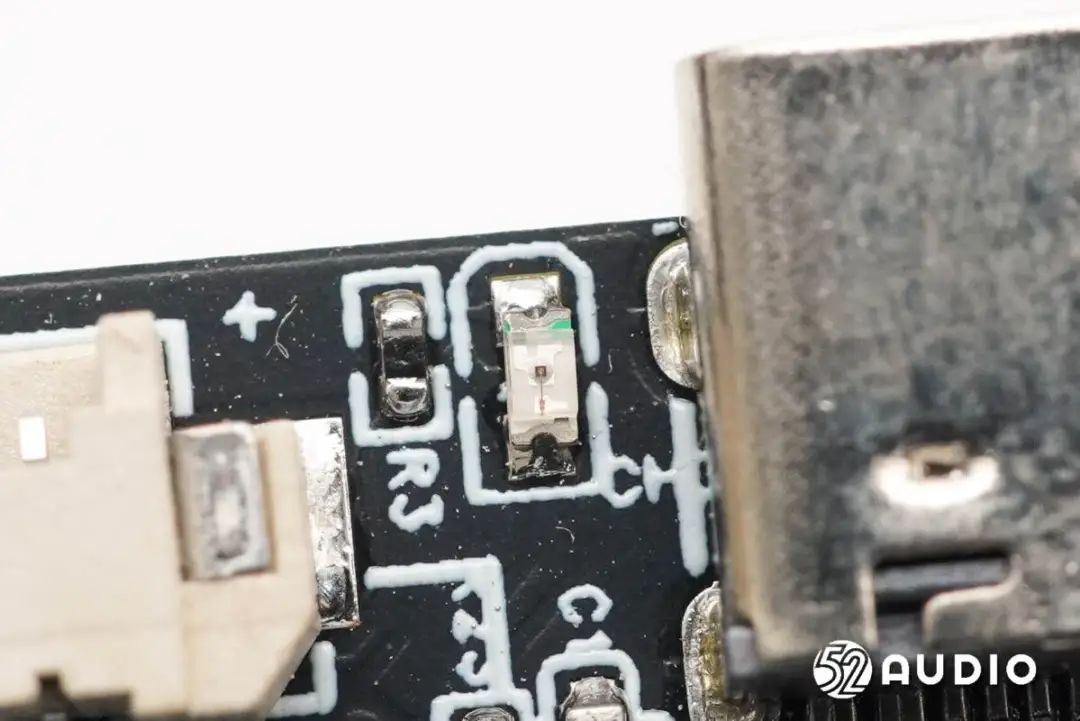

用于反馈充电状态的LED指示灯。

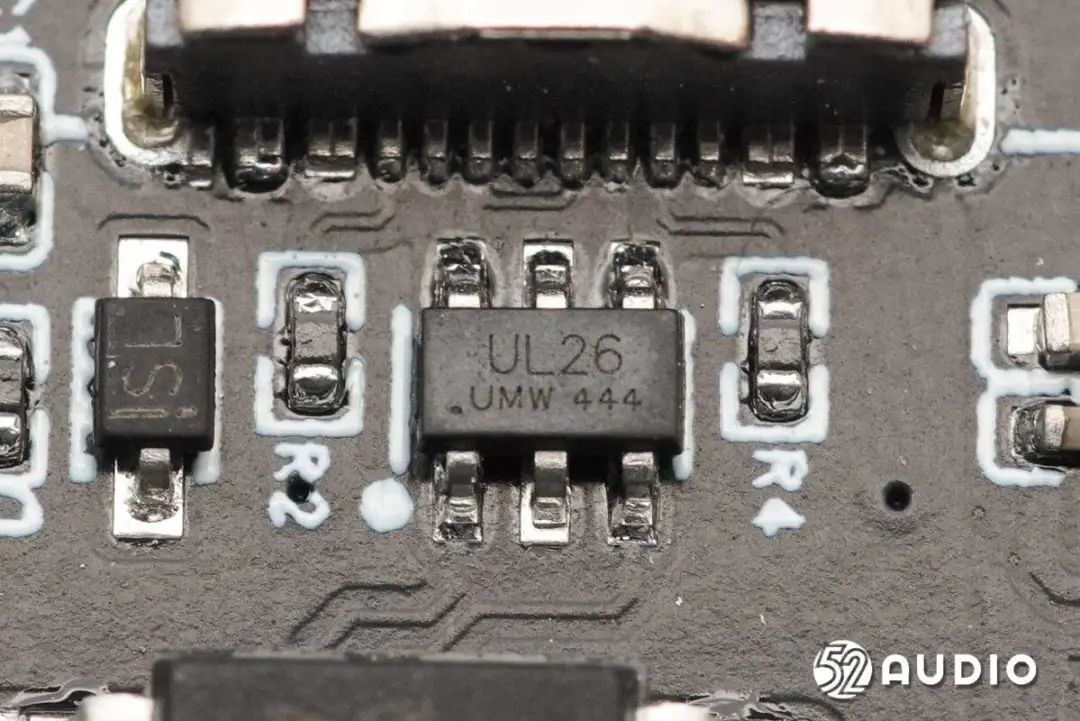

丝印UL26的ESD保护器件。

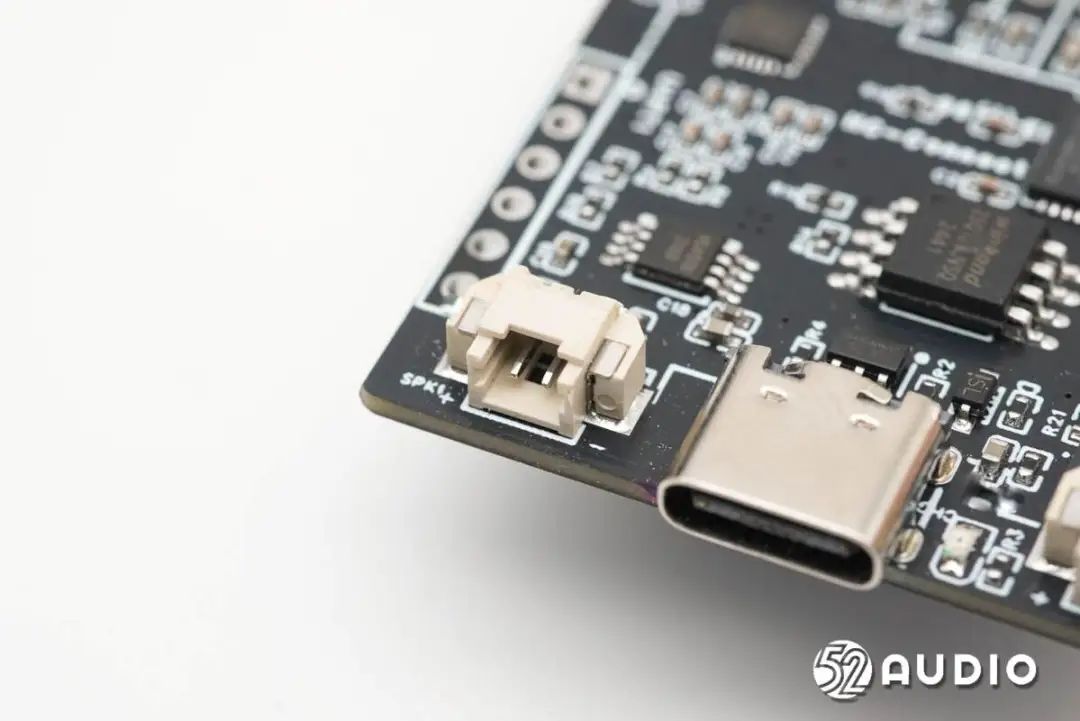

连接扬声器的导线插座。

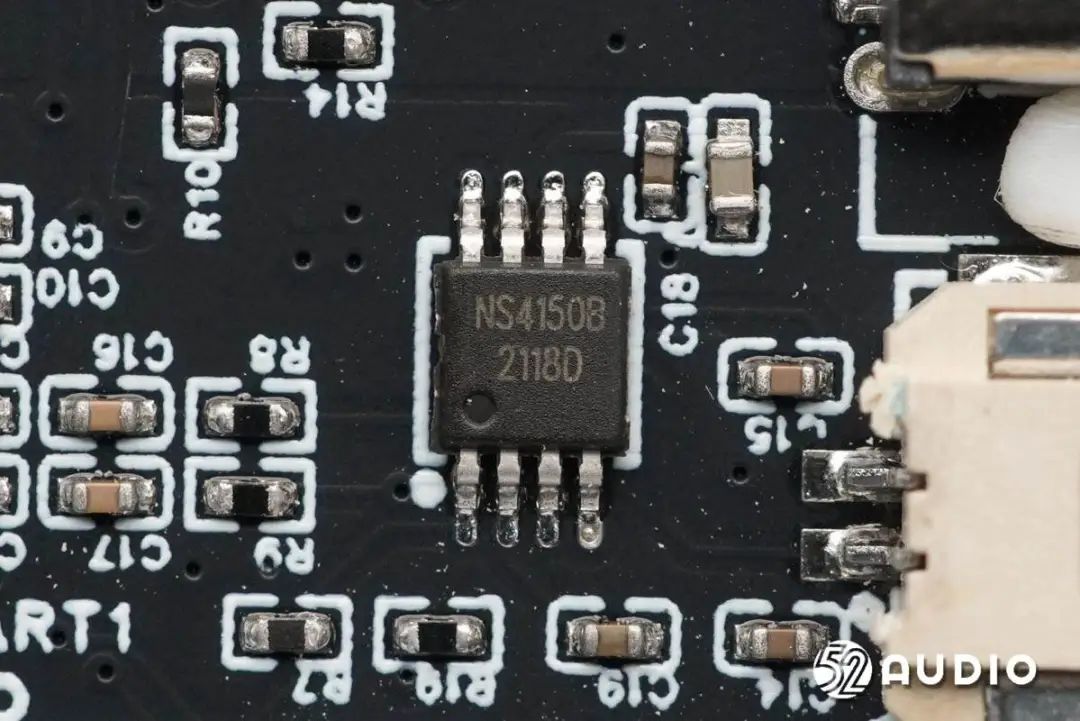

Nsiway纳芯威NS4150B音频功放，是一款超低EMI、无需滤波器3W单声道D类音频功率放大器。NS4150B采用先进的技术，在全带宽范围内极大地降低了EMI干扰，最大限度地减少对其他部件的影响。

NS4150B内置过流保护、过热保护及欠压保护功能，有效地保护芯片在异常工作状况下不被损坏。并且利用扩频技术充分优化全新电路设计，高达90%的效率更加适合于便携式音频产品。NS4150B无需滤波器的PWM调制结构及增益内置方式减少了外部元件、PCB面积和系统成本。

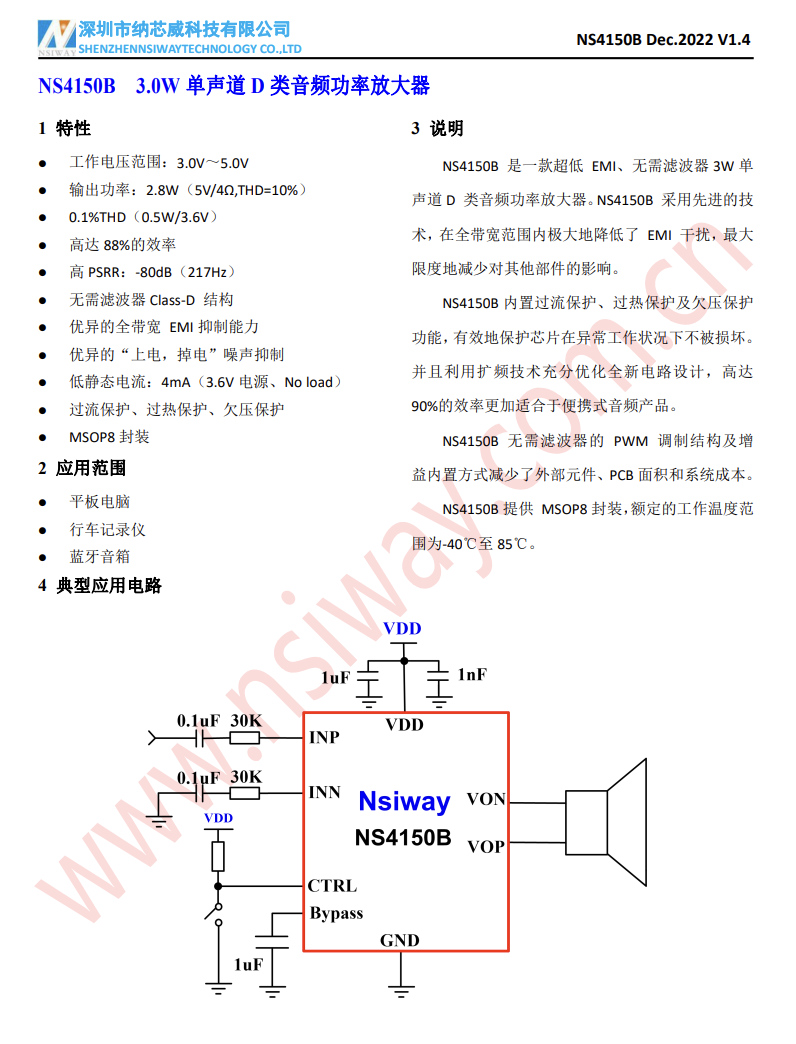

Nsiway纳芯威NS4150B详细资料图。

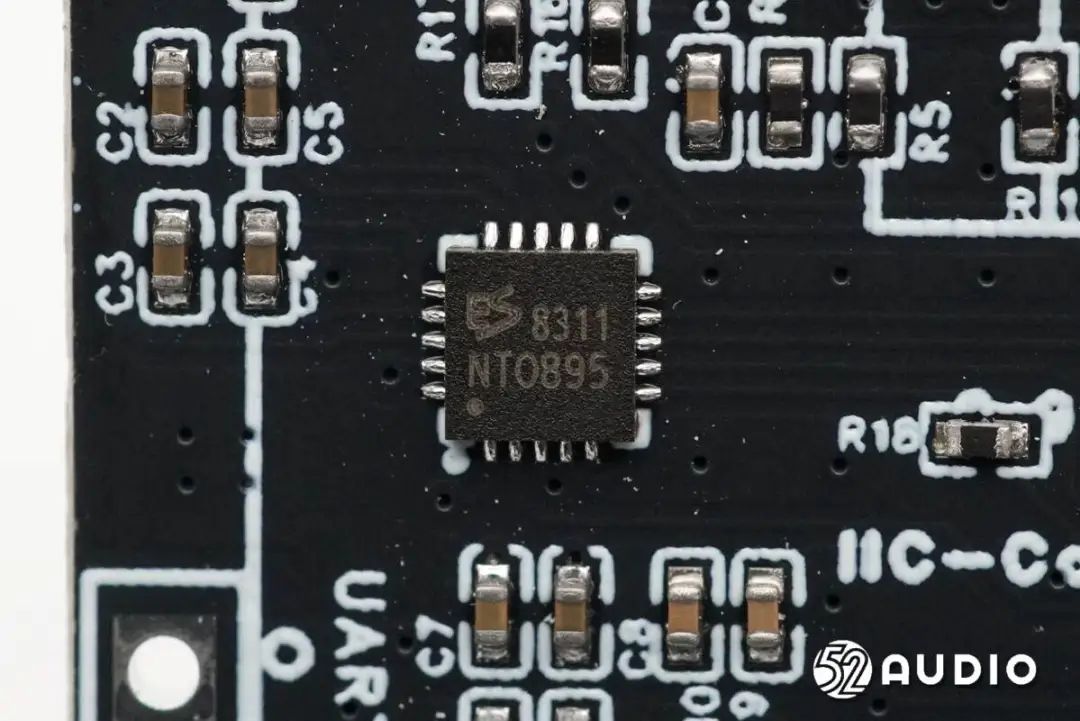

Everest顺芯ES8311低功耗单声道音频编解码器，内置ADC和DAC，支持24bit，8-96kHz采样率。

Everest顺芯ES8311详细资料图。

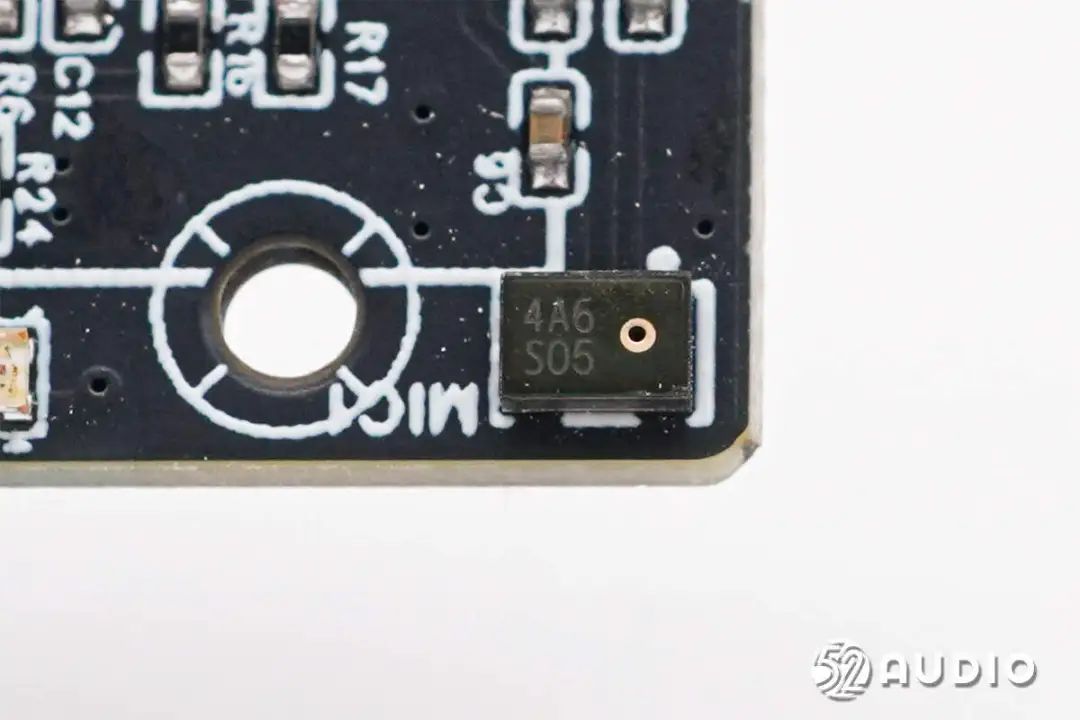

用于语音交互拾音的MEMS麦克风特写。

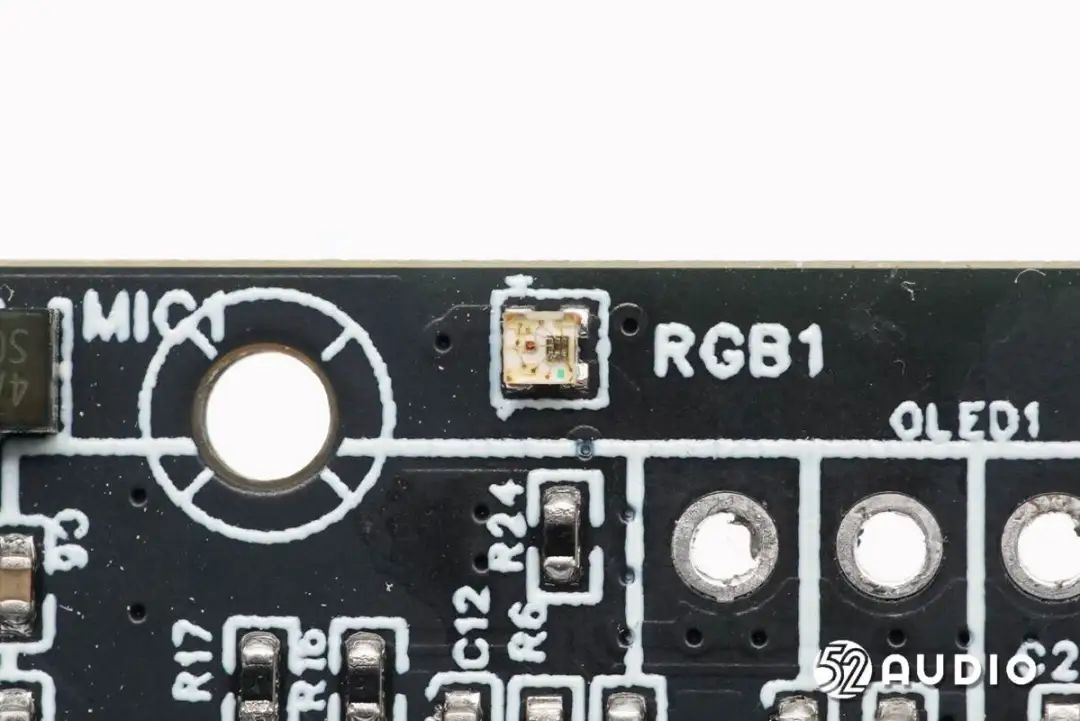

用于反馈工作状态的RGB LED指示灯。

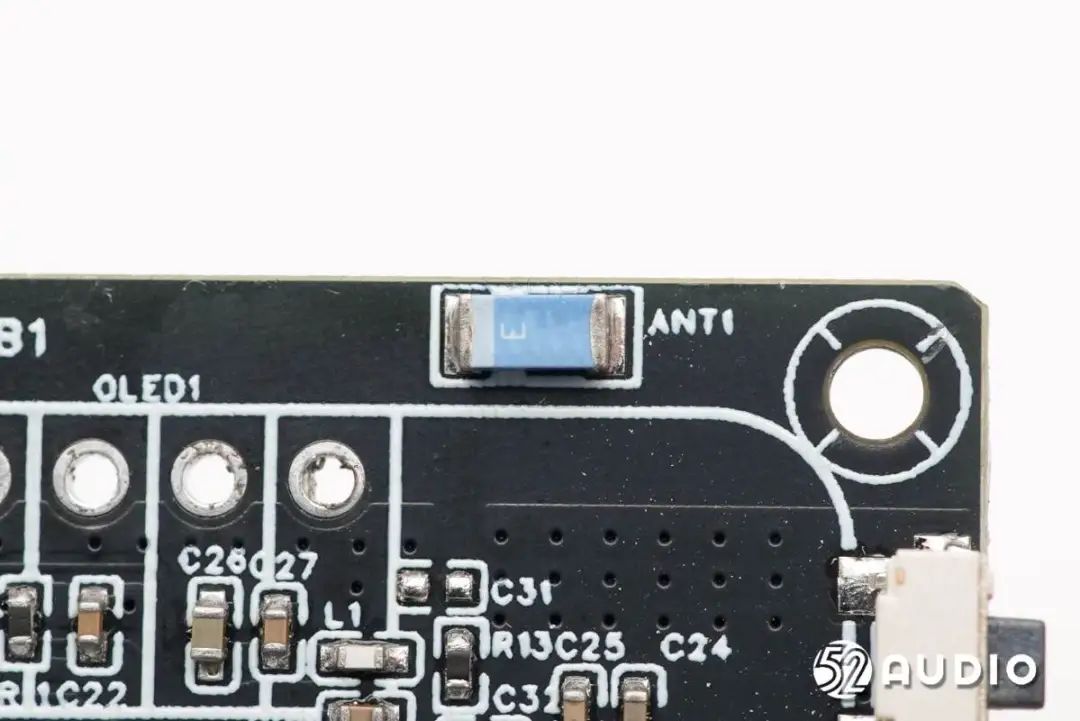

陶瓷天线特写，用于无线信号收发。

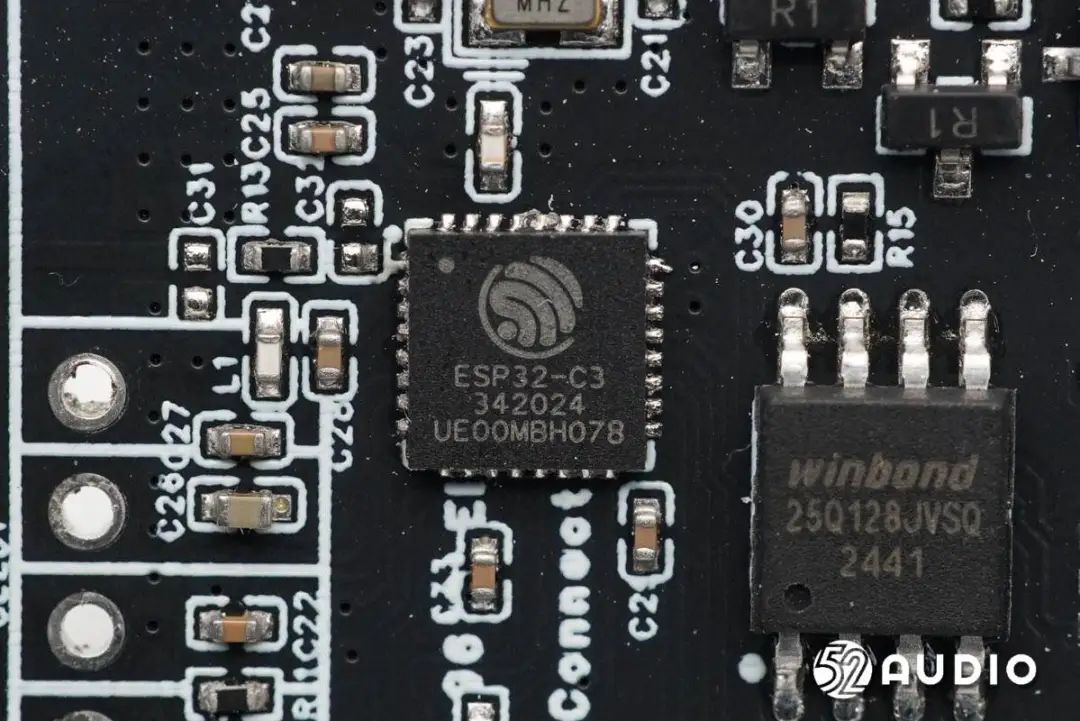

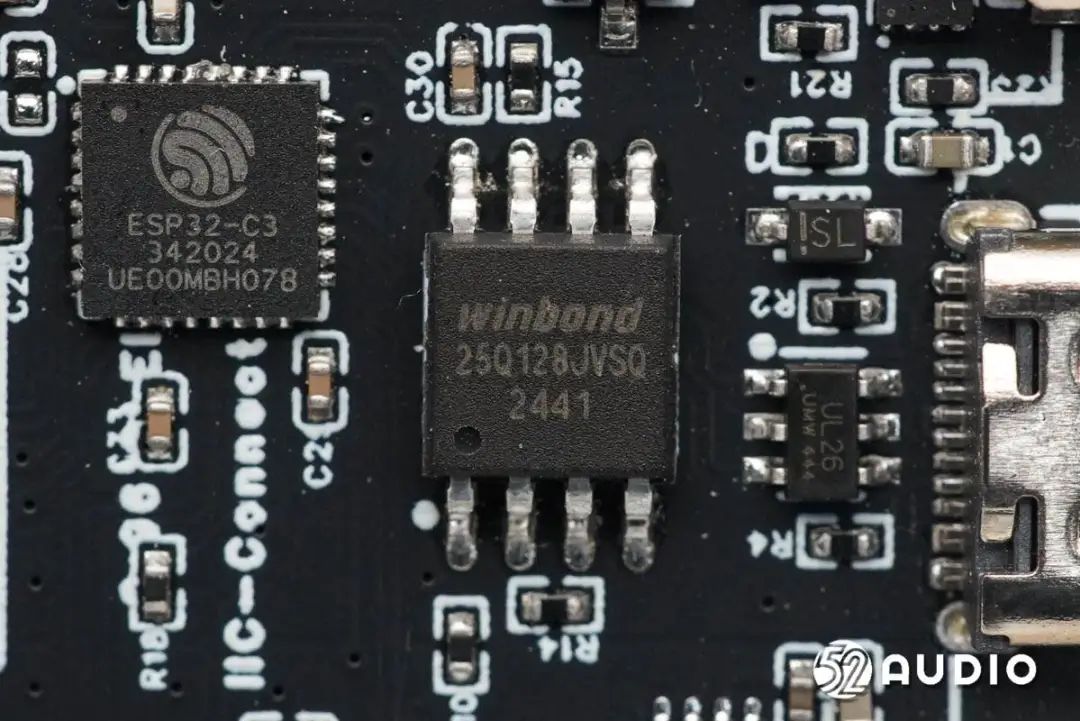

Espressif乐鑫ESP32-C3系列芯片是极低功耗、高集成度的MCU系统级芯片 (SoC)，采用RISC-V 32位单核处理器，集成2.4 GHz Wi-Fi和低功耗蓝牙 (Bluetooth® LE) 双模无线通信，内置400KB SRAM（其中16KB专用于cache）、384KB ROM存储空间，并支持多个外部SPI、Dual SPI、Quad SPI、QPI flash，还具有完善的安全机制和丰富的通信接口及GPIO管脚，适用于智能家居、工业自动化、医疗保健、消费电子产品等。

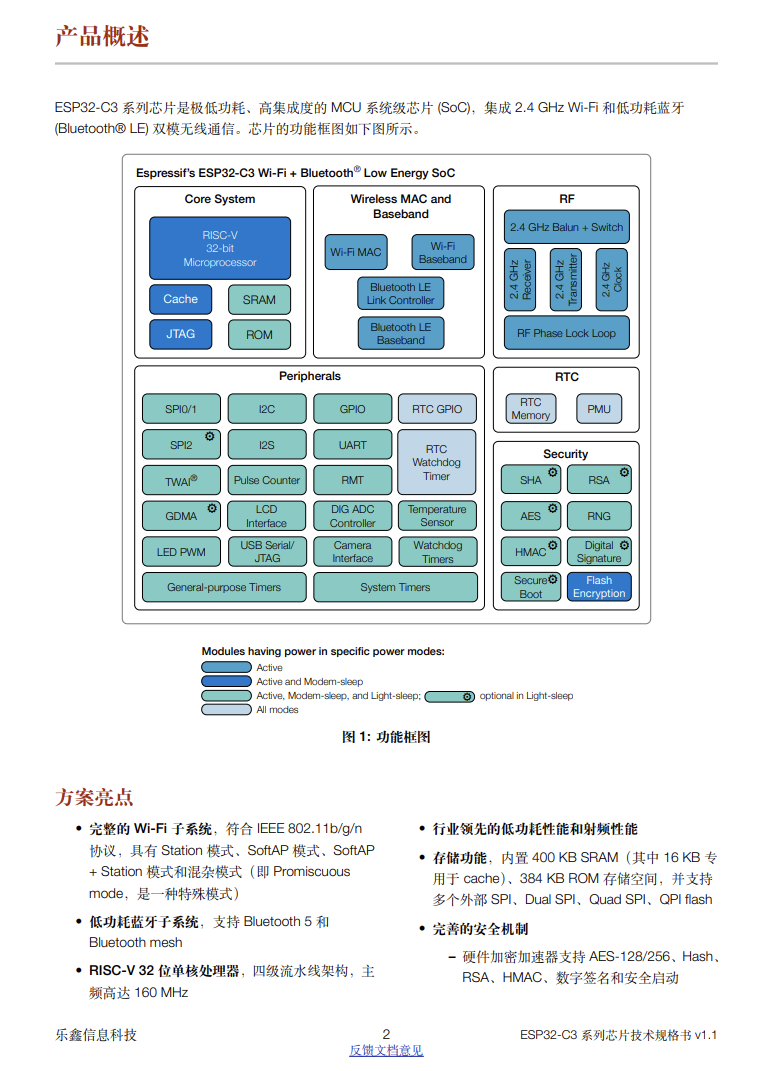

Espressif乐鑫ESP32-C3详细资料图。

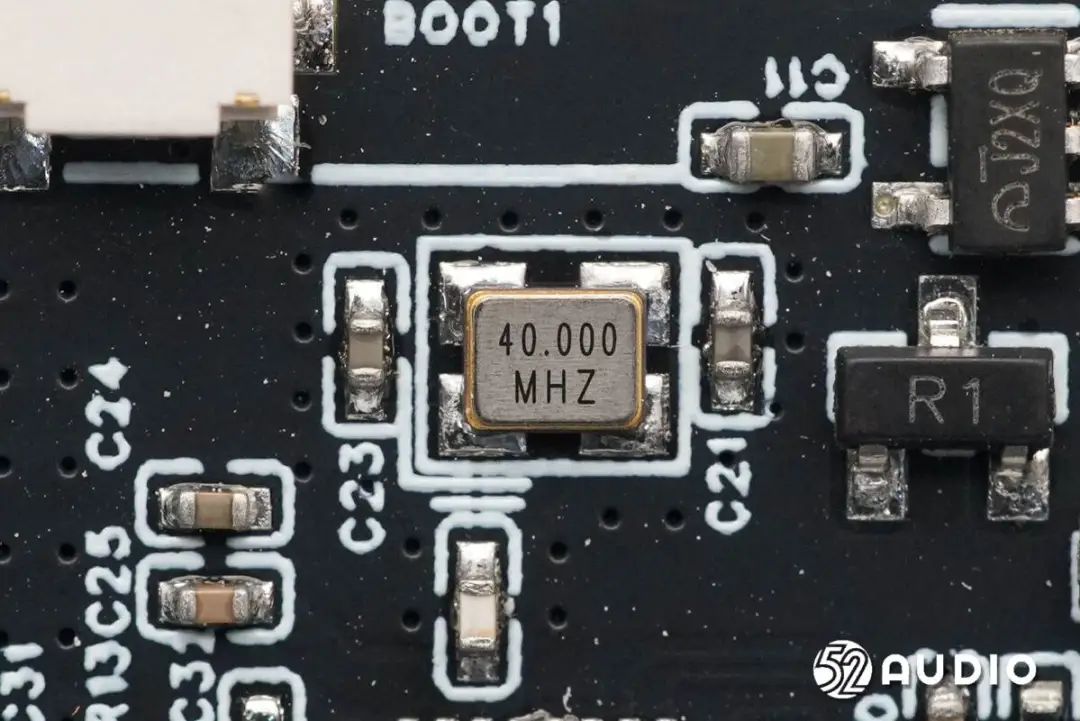

40.000MHZ的晶振特写，用于提供时钟。

Winbond华邦W25Q128JV串口式NOR型闪存，用于存储系统和数据。

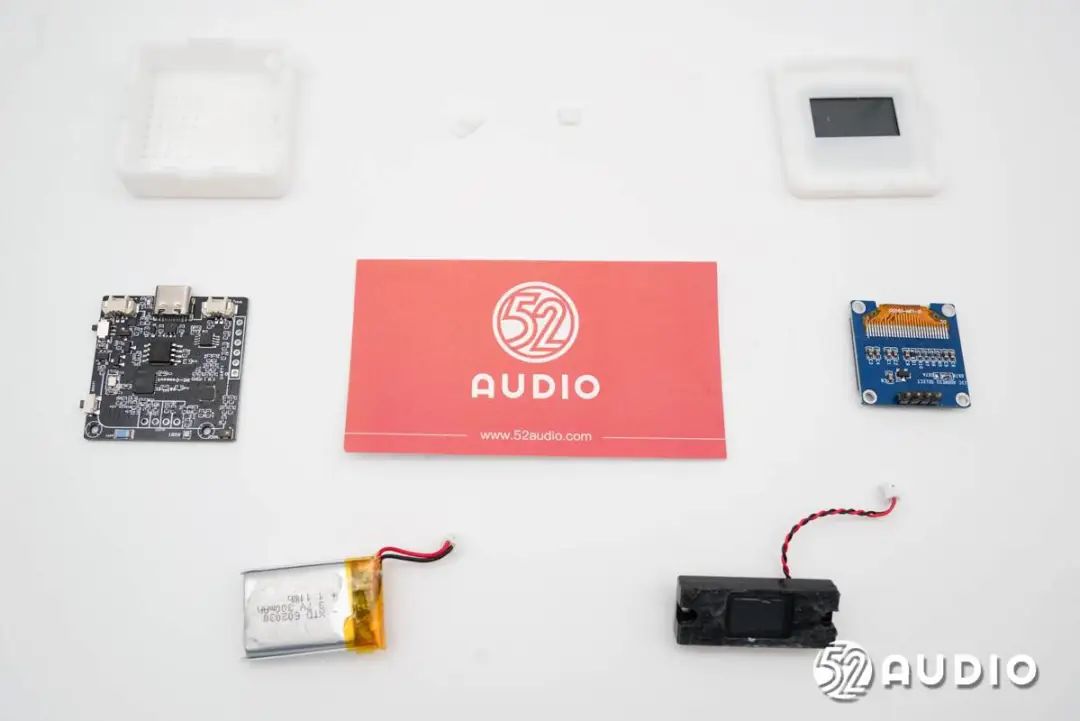

XiaoZhi小智AI语音对话盒子拆解全家福。

三、我爱音频网总结

XiaoZhi小智AI语音对话盒子在外观设计上，拥有着非常小巧的体积，便于随身携带，为用户随时随地解答各种问题。在内部配置上，搭载300mAh锂电池供电，搭载显示屏反馈状态，内置扬声器、MEMS麦克风用于语音交互；采用的方案包括了Espressif乐鑫ESP32-C3系统级芯片SoC，Winbond华邦W25Q128JV闪存，Nsiway纳芯威NS4150B音频功率放大器、Everest顺芯ES8311音频编解码器等。
