双11期间，我买了一块ASRPRO-CORE模块，可以用来做语音控制项目，比如语音控制开关灯、控制小车等。

1、ASRPRO模块介绍

天问五幺ASRPRO-CORE模块是一款针对低成本离线语音应用方案开发的通用、便携、低功耗高性能语音识别模组。它采用最新的ASRPRO芯片，内置神经网络处理器，支持DNN、TDNN、RNN等神经网络及卷积运算，实现语音识别、声纹识别、语音增强、语音检测等功能，具备强劲的回声消除和环境噪声抑制能力。

2、开发板设计

ASRPRO-CORE模块没有内置下载电路，只能通过官方的STC-LINK下载器进行自动下载。如果使用非官方的下载器，那么在下载过程中需要手动进行断电和上电操作。

因此，我们在开发板上增加了手动断电上电的开关，以及电池供电、麦克风接口、喇叭接口和串口引脚等额外电路，方便程序下载和语音控制测试。

根据官方文档，在提示“是否连接设备ASR-PRO？”时，GND断电再上电才能进入下载模式。

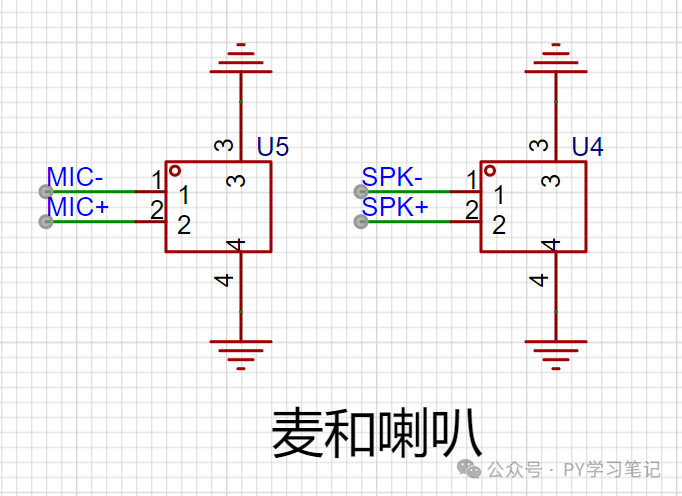

麦克风接口、喇叭接口，使用1.25mm接线端子。某宝上可以直接买到带1.25端子的咪头和喇叭。

ASRPRO原理图，只引出2个串口。

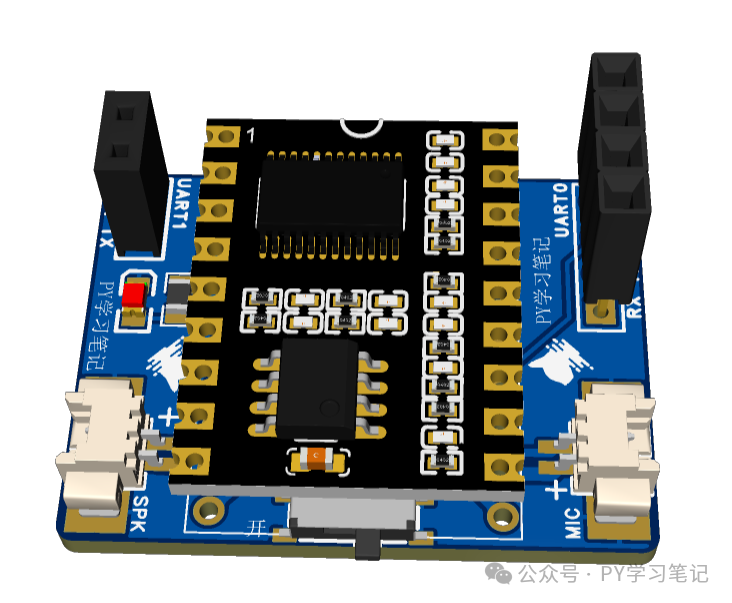

PCB 3D图：

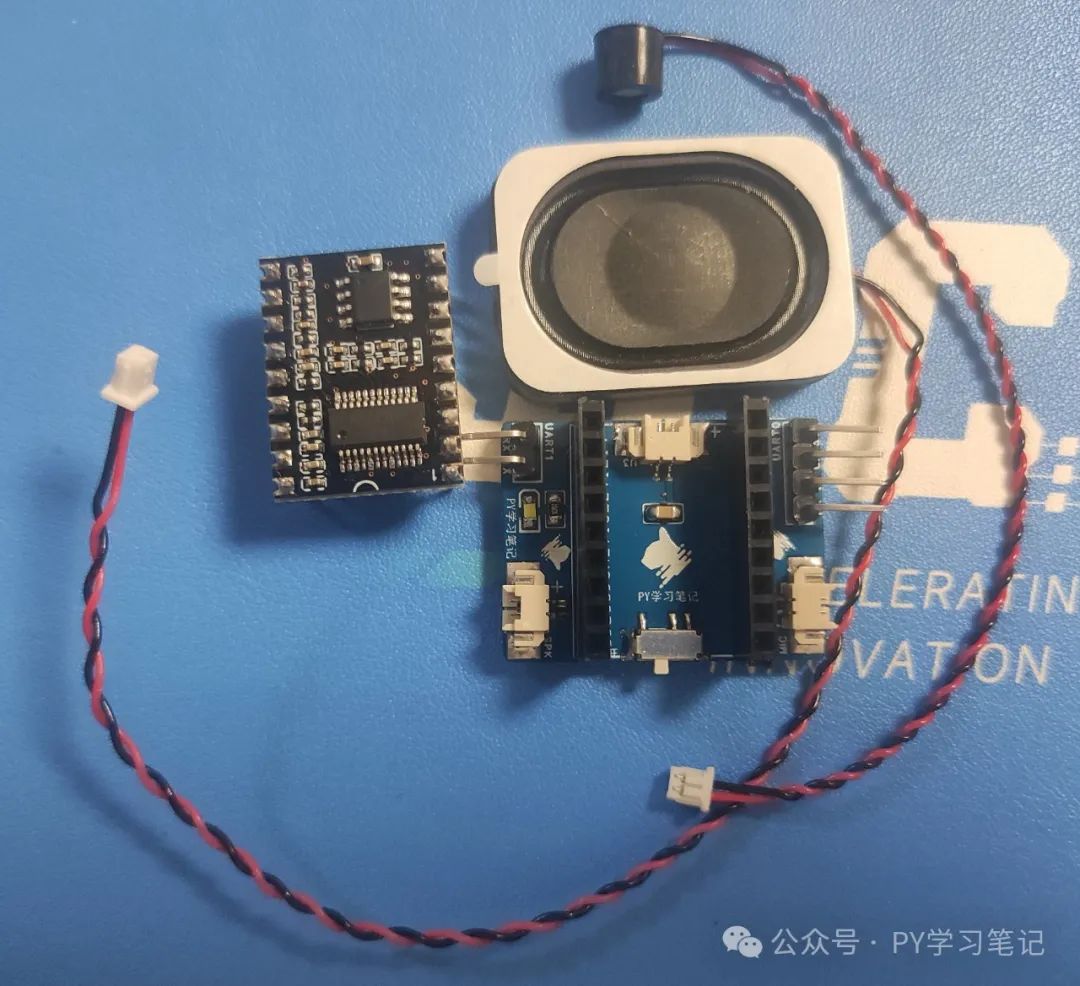

零件照片：

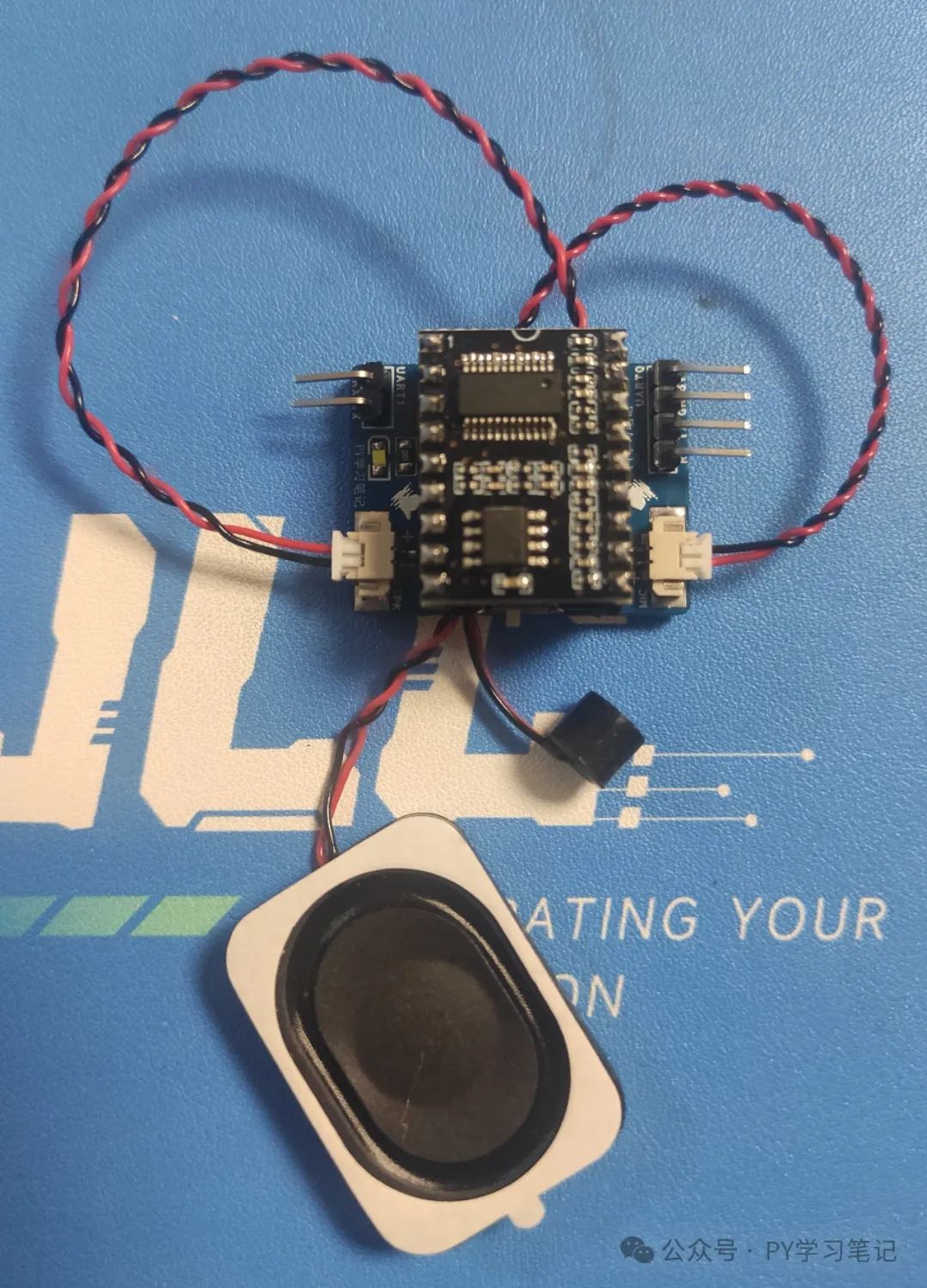

完整照片：

3、下载程序

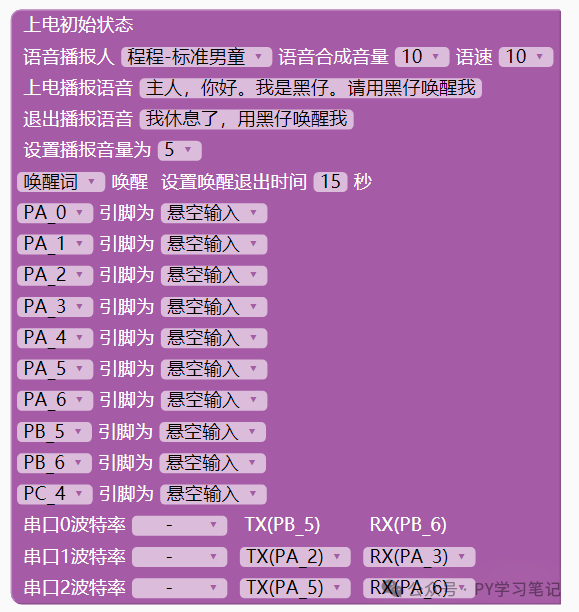

选择一个简单的示例（智能语音对话），适当修改：

在下方添加想要的对话内容：

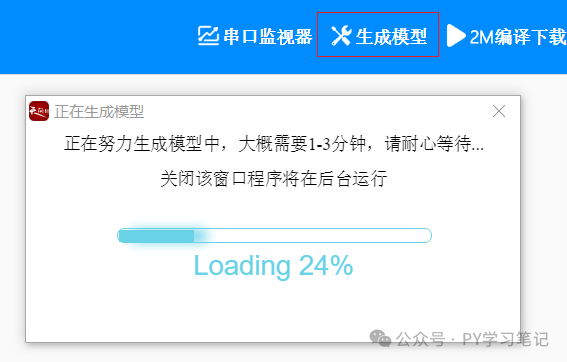

程序编写好后，点击生成模型：

最后，点击编译下载：

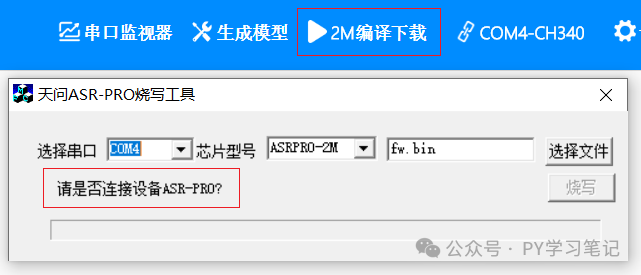

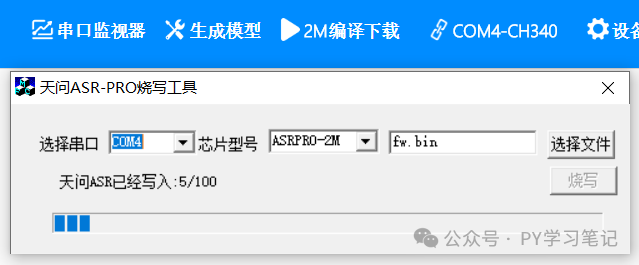

当出现提示“是否连接设备ASR-PRO？”时，关闭GND开关，再迅速打开，即可进入下载模式：

如果没有进入下载模式，就是节奏没把握好，不要慌，只需要多重复关开GND开关试试，直到成功。

4、语音测试

再次请出当家萌宠黑仔：
