同三维AI语音智能控制器

两个型号：

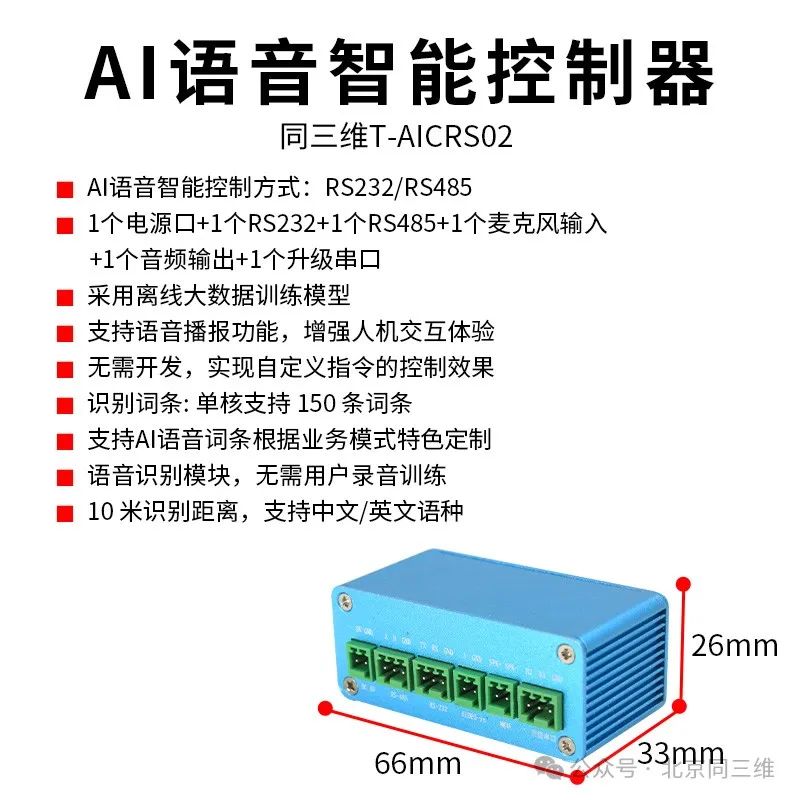

T-AICRS02 (语音转物理RS232/485控制)

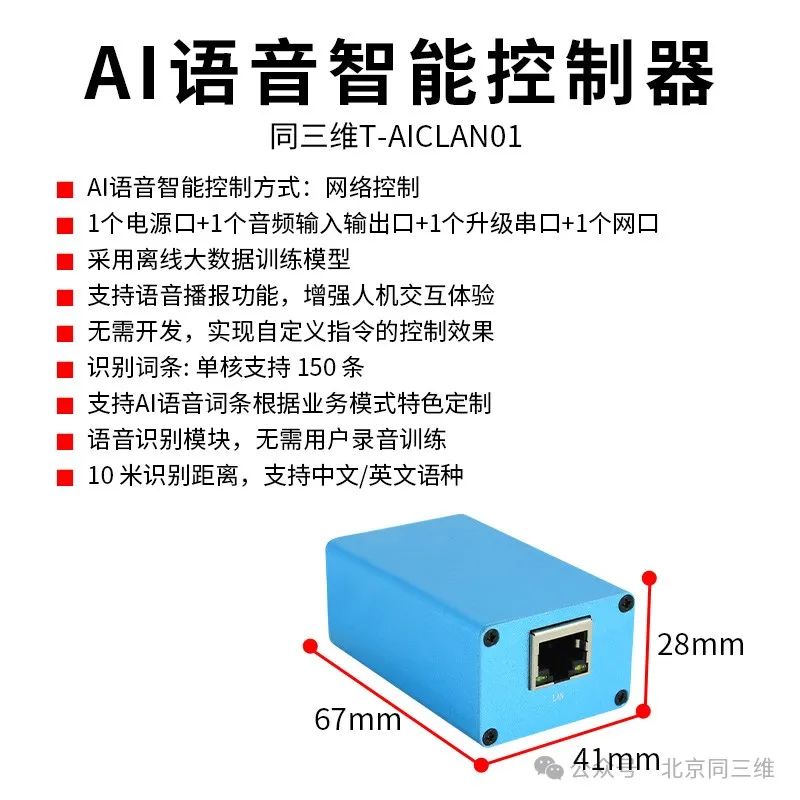

T-AICLAN01 (语音转网络控制)

上图是型号：T-AICLAN01

上图是型号：T-AICRS02

一、概述

同三维AI语音智能控制器针对大量纯离线控制场景和产品最新推出的低成本纯离线语音识别技术，依托于语音识别技术上的积累和算法的不断优化和创新，离线识别算法与系统架构深度融合，为客户提供超低成本的离线语音识别方案，可广泛且快速应用于灯光、音频、视频、录播、安防、以及各种周边产品的语音操控应用。该系统采用32bit RSIC 架构内核，并加入了专门针对信号处理和语音识别所需要的 DSP 指令集，支持浮点运算的 FPU 运算单元，以及 FFT 加速器。 该方案单核支持 150 条本地指令离线识别，支持 RTOS 轻量级系统，具有丰富的外围接口， 以及简单友好的个性化应用。

二、产品特点

Ø识别词条:单核支持130条词条

Ø系统支持AI语音词条可根据业务模式特色定制

Ø远场识别:安静环境下远达10米识别距离，实现任意角度识别，无识别死角

Ø语音接收：使用标准线路音频输入，距离可达100米及以上

Ø单麦降噪：对环境自然噪声能很好抑制，对新闻、音乐等噪声有较好适应能力

Ø语音播报:高功率语音播报，支持2.8W功放输出

Ø高可靠性:选用工业级器件，可应用在对可靠性要求极高的产品中

Ø识别类型:高稳定度的非特定人语音识别模块，无需用户录音训练

Ø识别语种:专注优化语音识别算法，支持中文/英文语种

Ø数据存储:内部FLASH存储语音识别词条，外挂SPI FLASH存储语音播报内容，

Ø通信协议:通过UART2串口输出/查询/控制等，轻松控制并获取模块当前状态

三、产品形态

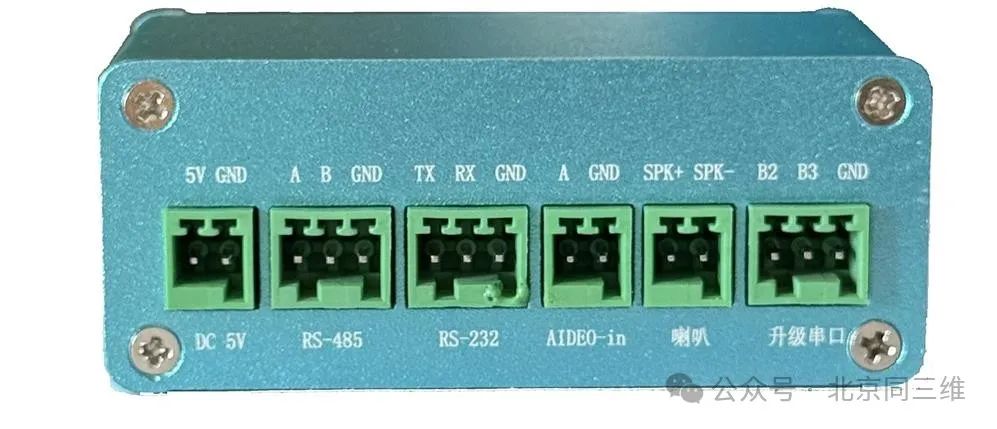

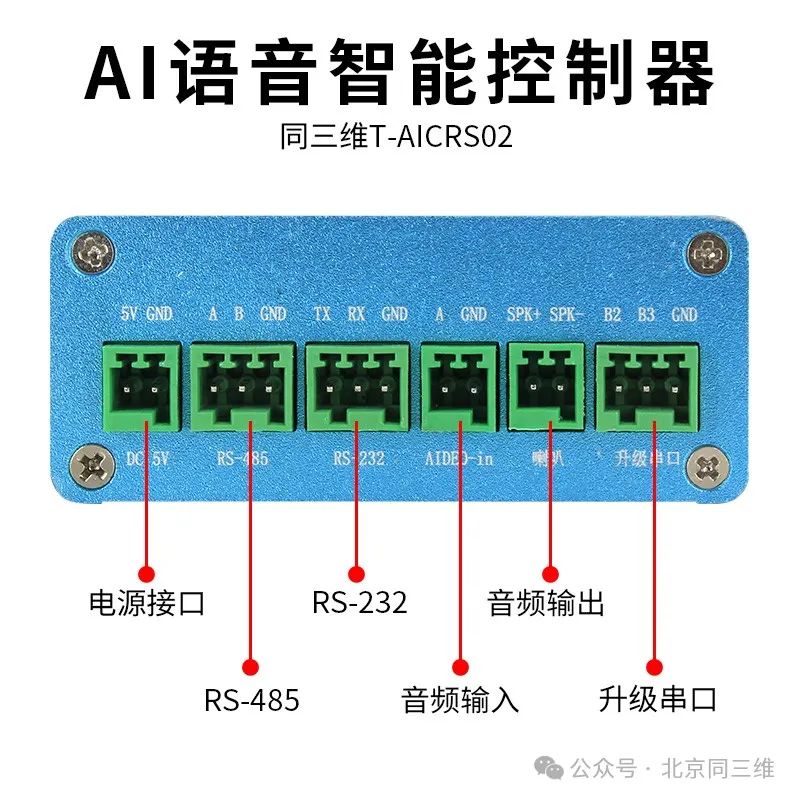

1、T-AICRS02 AI语音转RS232/485

Ø①DC：设备供电标准DC5V2A供电；可连接标准手机充电使用的DC头、电脑的USB、以及其他设备带有5V电压的USB口。

Ø②RS-485：用于RS-485数据命令的发/接收；通过特定的语音词条识别后，发出定制的485命令；也可以给设备发送485命令，让设备执行扩声或其他动作。

Ø③RS-232：用于RS-232数据命令的发送/接收；通过特定的语音词条识别后，发出定制的232命令；也可以给设备发送232命令，让设备执行扩声或其他动作。

Ø④音频输入：用于连接MIC拾音；可接线路音频信号

Ø⑤喇叭：用于模块扩音使用；可连接音频处理或调音台，将需要扩出的声音通过现场的扬声喇叭扩出；

Ø⑥升级串口：用于设备刷新版本使用；根据实际应用场景将控制指令编程，然后导入固件时使用的调试接口。

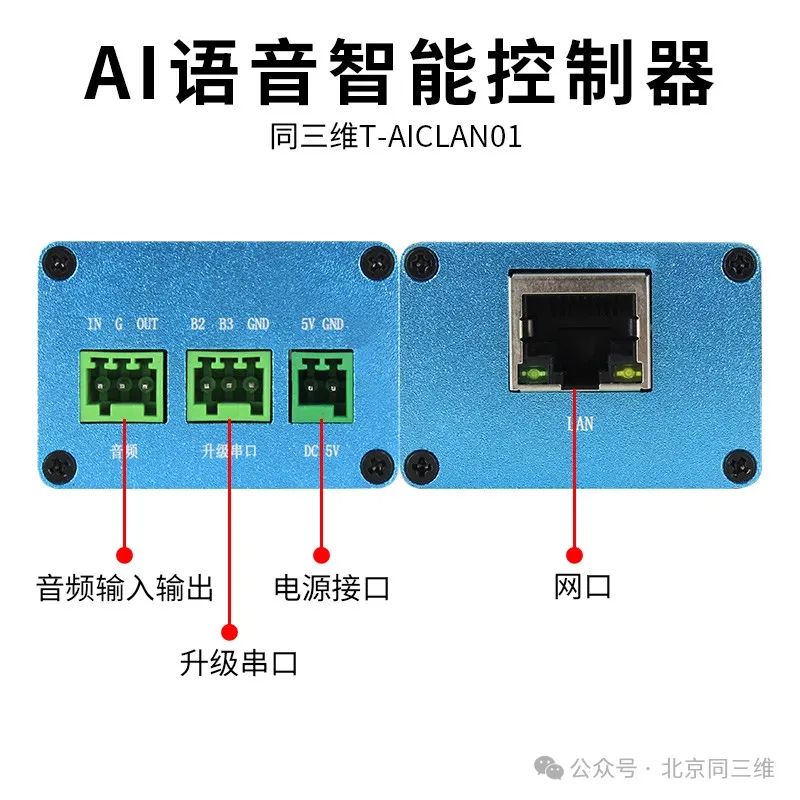

1、T-AICLAN01 AI语音转LAN网络

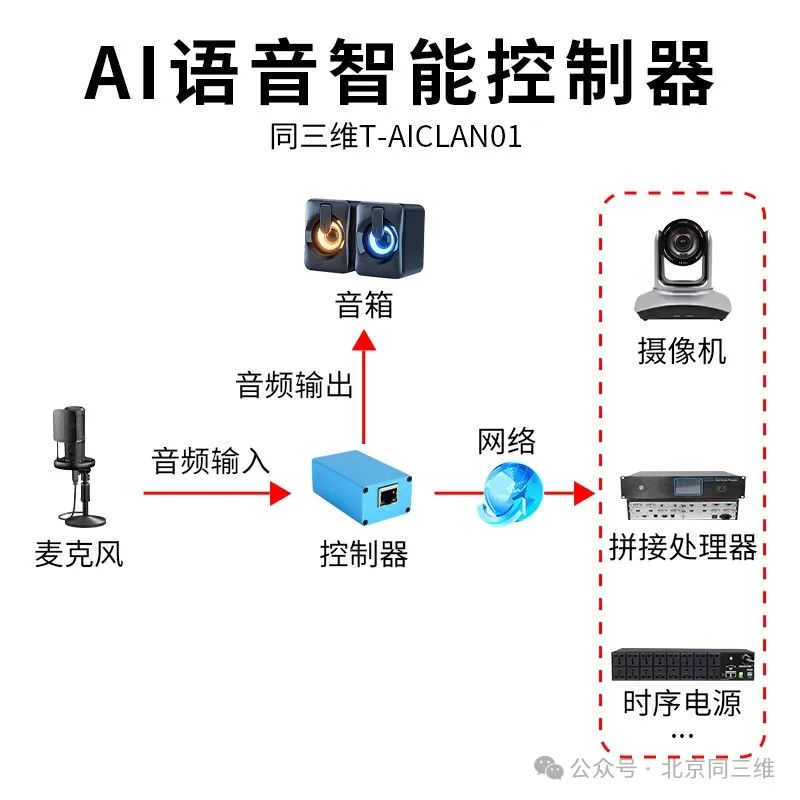

Ø①LAN：用于连接网络交换机，与被控设备连接在可通讯的网络环境中；通过工具配置设备的IP及端口。

Ø②音频输入：用于连接MIC拾音；可接线路音频信号。音频输出：用于模块扩音使用；可连接音频处理或调音台，将需要扩出的声音通过现场的扬声喇叭扩出。

Ø③升级串口：用于设备刷新版本使用；根据实际应用场景将控制指令编程，然后导入固件时使用的调试接口。

Ø④DC：设备供电标准DC5V2A供电；可连接标准手机充电使用的DC头、电脑的USB、以及其他设备带有5V电压的USB口。

四、技术参数

功能参数：

1、32bit RISC 内核，运行频率 240M

2、支持多核调用模式

3、支持DSP 指令集以及 FPU 浮点运算单元

4、FFT 加速器：最大支持 1024 点复数 FFT/IFFT 运算，或者是 2048 点的实数 FFT/IFFT 运算

5、内置高速SRAM，内置 2MB FLASH

6、内置3W、单声道 AB 类功放

7、支持1 路驻极体麦

8、支持I2S input/output

9、RC 12MHz 时钟源和 PLL 锁相环时钟源

10、内置POR（Power on Reset），低电压检测和看门狗

11、所有GPIO 均可配置为外部中断输入和唤醒源

12、1 个标准SPI Master 接口，最高速率 30MHz

13、1 个SPI Slave 接口最高速率 30MHz

14、1 个全双工UART 最高速率 3Mbps。

15、1 个I2C 主/从控制器最高速率 400kHz

16、2 个PWM 输出

17、1 个 12-bit SAR-ADC 最大 450Khz 采样率

规格参数：

1、封装：SMD18/DIP18

2、本项目定制尺寸：66mm×36mm×19.5mm

3、支持接口：UART/GPIO/ADC/PWM/SPI /I2S/I2C

4、IO口： 8 个

5、支持喇叭规格：VCC=5V，4Ω负载下，提供高达2.9W 的输出功率 ； VCC=5V，8Ω负载下，提供高达1.8W 的输出功率。

6、功耗：平均工作电流：60mA

7、供电范围：供电电压3.6V ~ 5.5V，一般 5V 供电，供电电流 >200mA

8、工作温度-10℃~ 85℃

—— E N D ——
